Ce boîtier ZLinky TIC v2 est le successeur du ZLinky TIC v1 (quelle surprise), et nous allons voir ce qui le différencie de son prédécesseur.
Il s'agit du modèle sans antenne externe.
Présentation

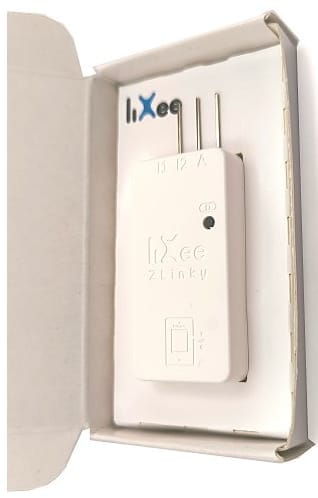

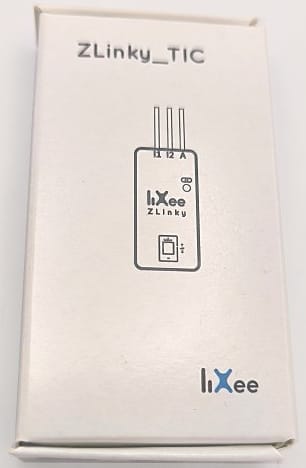

L'emballage
L'apparence
La v1

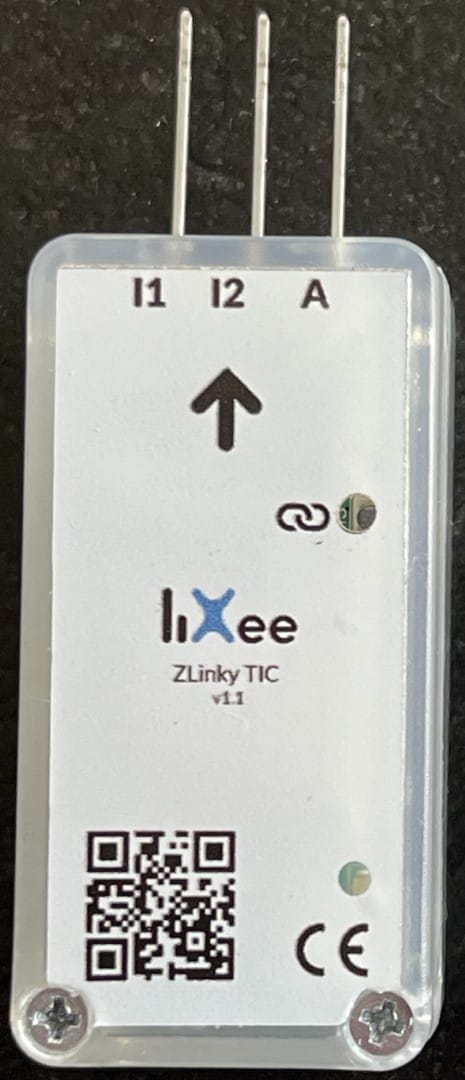

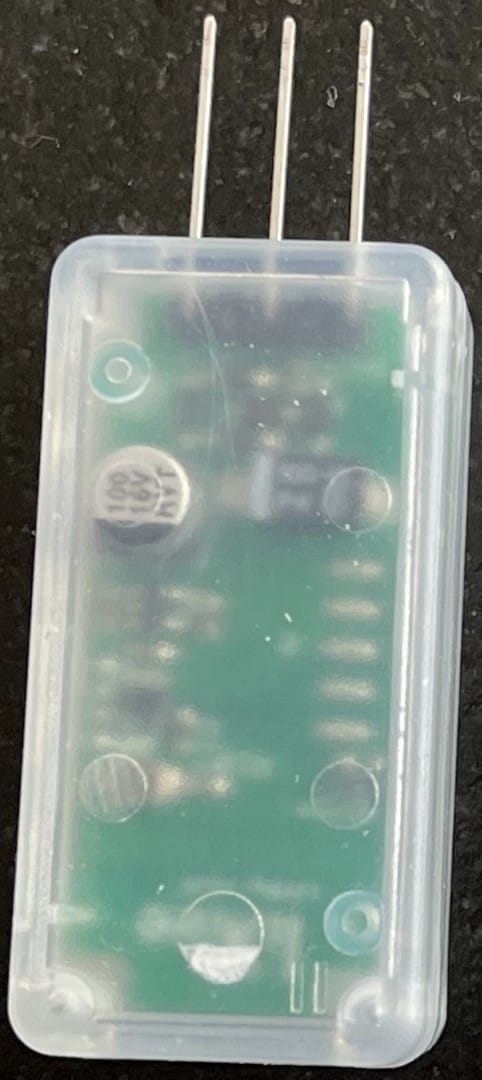

V1 : Face & dos
La v2

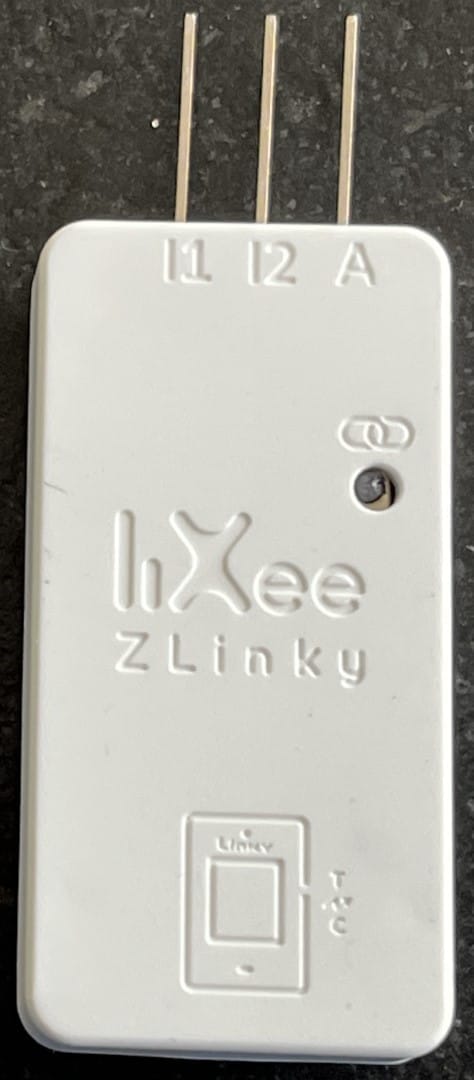

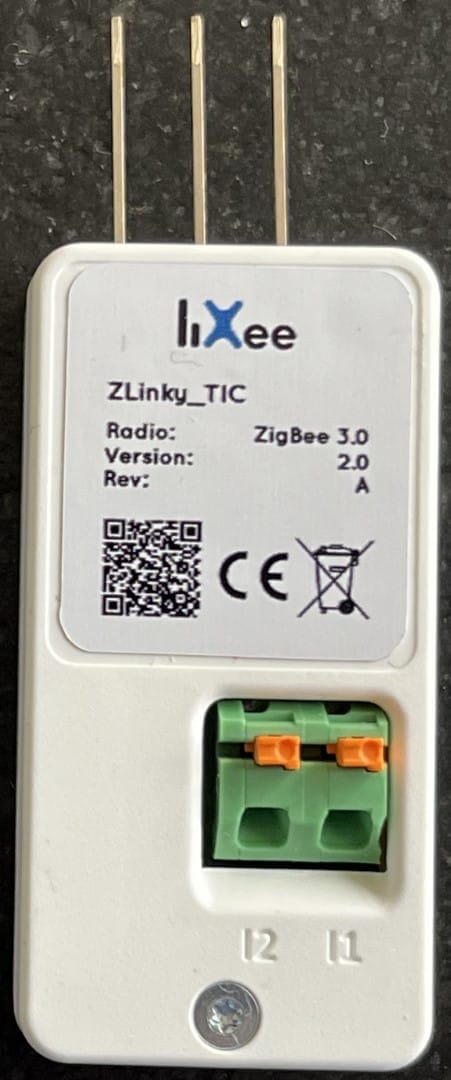

V2 : Face et dos

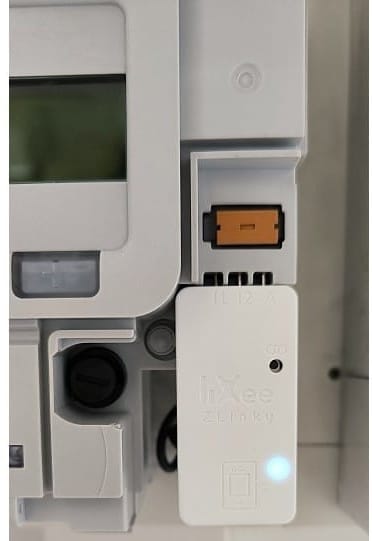

Sur le compteur :
ZLinky_TIC est alimenté par votre compteur Linky. Il suffit simplement d'enlever le cache (vert fluo) et de brancher l'appareil en pressant sur le bouton orange pour libérer la pression sur les trois connecteurs.

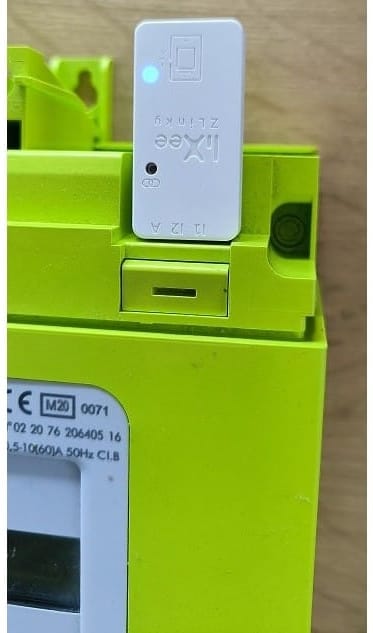

La dernière image correspond au branchement sur un compteur triphasé

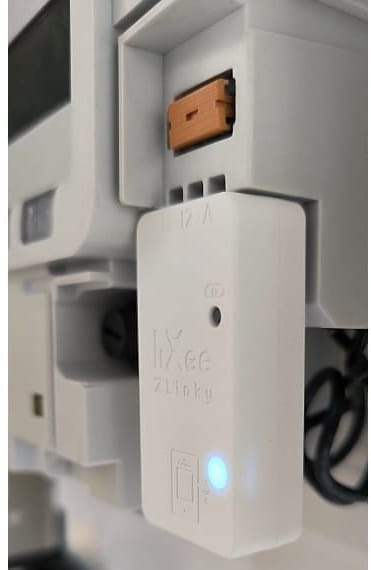

On peut voir que le boîtier est tout petit, et qu'il s'insère parfaitement sous le capot du Linky.
De plus, le fait qu'il fonctionne sans fil (en Zigbee) fait que rien ne dépasse du capot une fois refermé !
Description du produit
- Il est compatible et respecte le protocole ZigBee 3.0
- Il gère actuellement le mode historique et standard en Monophasé ou Triphasé ou Production

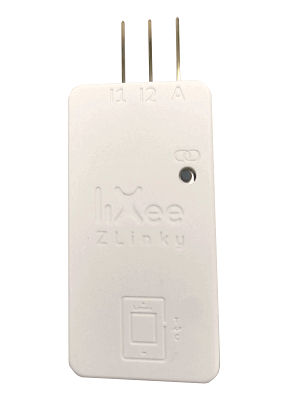

Voyant lumineux
Il permet de connaître l'état de l'appareil.
L'appareil clignote rapidement plusieurs fois : ZLinky_TIC est en mode attente d'appairage
L'appareil clignote plusieurs fois lentement : Zlinky_TIC rencontre des erreurs lors de l'acquisition des données du Linky
La LED de l'appareil clignote une fois toutes les 3 secondes : Le ZLinky_TIC fonctionne correctement : l'appareil décode correctement le Linky
Améliorations par rapport à la première version
- Le firmware livré est automatiquement dans la version 14, la dernière disponible au moment où cet article est rédigé.
Cette version (hardware + firmware v14) a été labellisée "Linky Ready" par le laboratoire Enedis. - Un déport T.I.C permettant de chaîner différents appareils compatibles avec la téléinformation (I1 et I2) a été ajouté
- Le nouveau boitier est en ABS personnalisé plus adapté au Linky
Nous pouvons donc voir qu'une seule vis (au format torx) permet d'enlever le capot du ZLinky, au lieu de deux (cruciformes) précédemment,
Le trou pour l'appairage est toujours au même endroit,
Un bornier a effectivement été ajouté au dos, pour brancher un autre équipement,
Sous Z2M, très peu de différence entre les deux boîtiers !

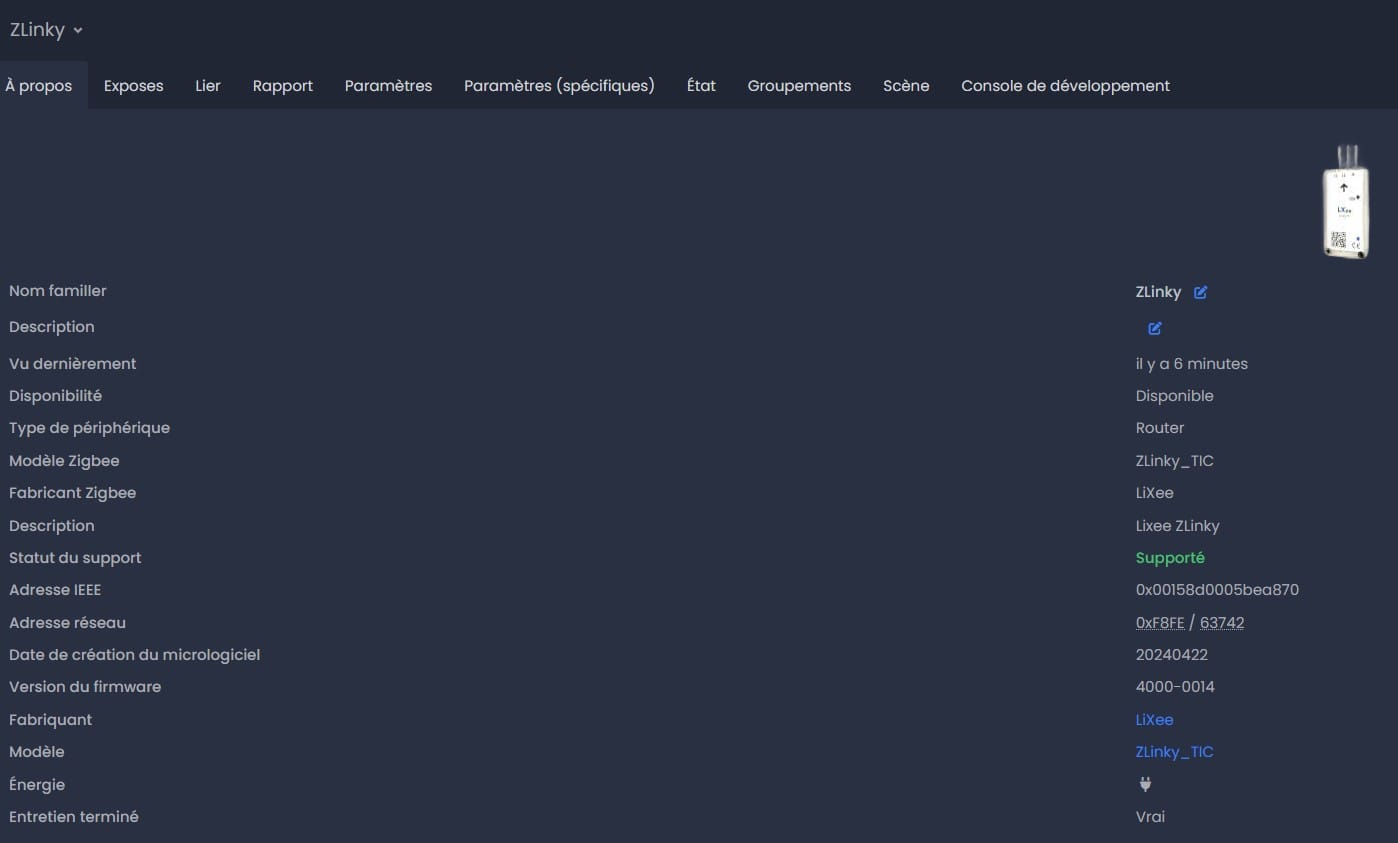

La V1 :

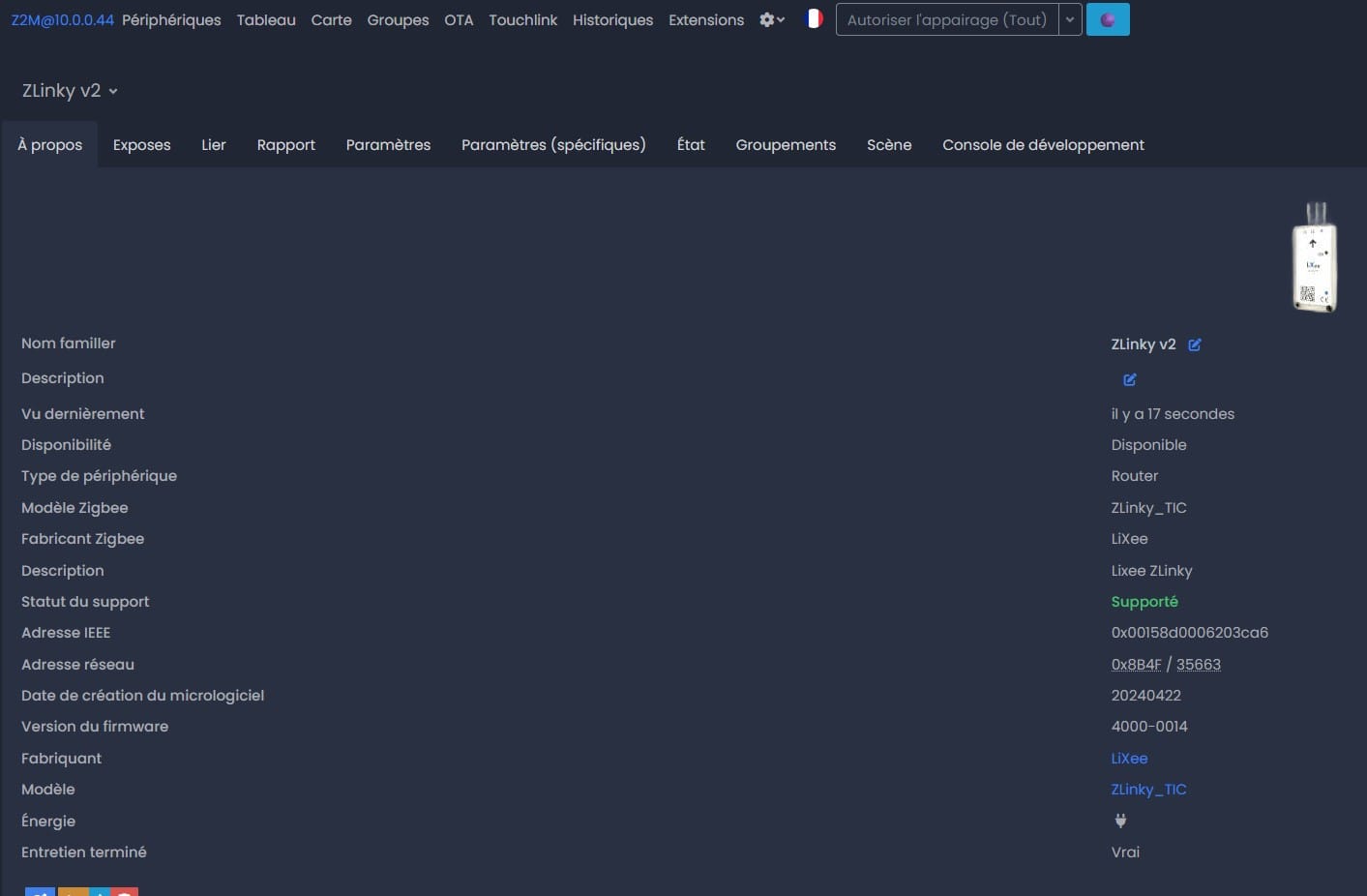

La V2 :
En fait, seules les adresses IEEE et réseau changent.
Mises à jour du firmware
Comme indiqué ci-dessus, le produit est livré en version 14.
Depuis le 9/02/2025, une version 16 est disponible.
La mise à jour est faisable en OTA, aussi bien sous ZHA que Z2M, sachant qu'il faut impérativement éviter la version 15, source de problèmes.

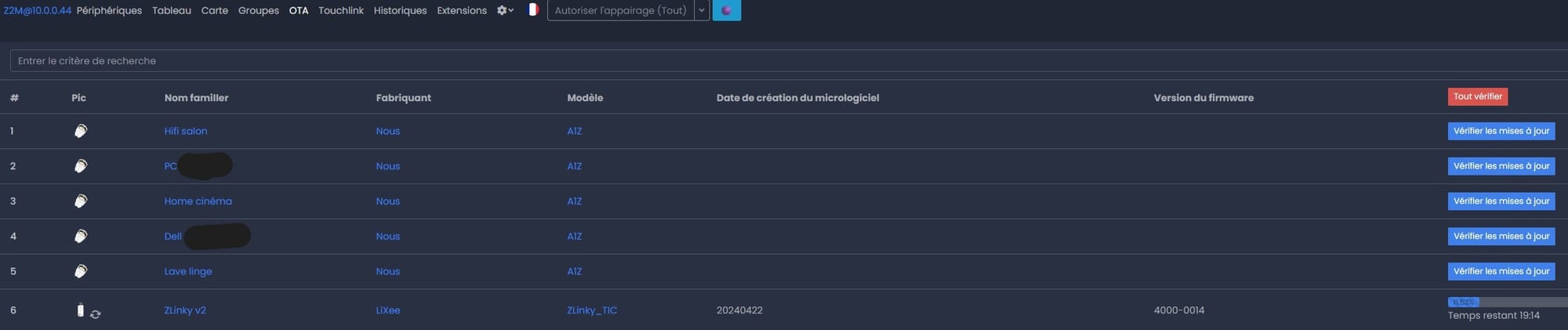

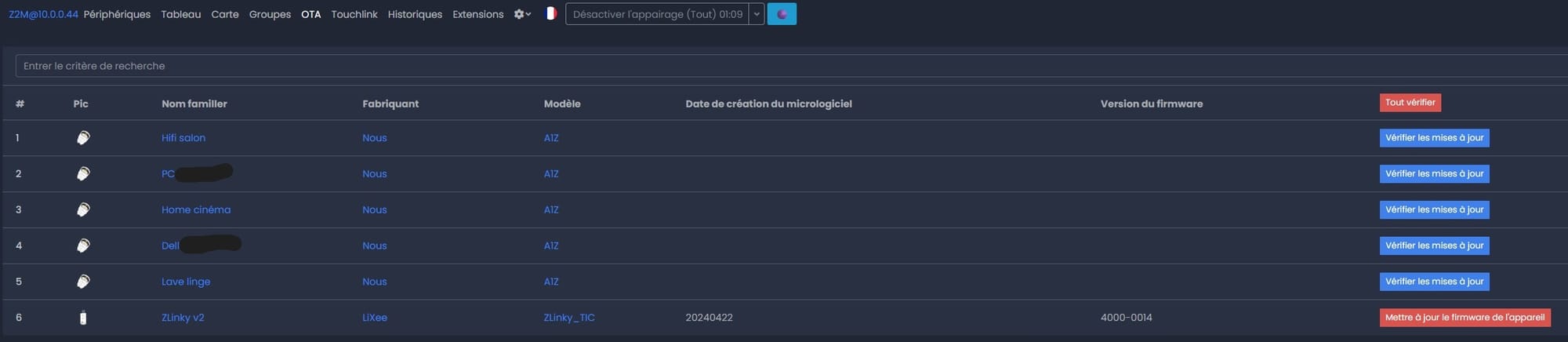

Z2M signale qu'une mise à jour est disponible :
En cliquant sur "mettre à jour le firmware de l'appareil" celle-ci se lance :
La procédure actuelle (depuis la version 2.3 de Z2M a légèrement changé)
Le firmware livré (14 au départ) est en mode routeur, et cette version restera au fur et à mesure des mises à jour.

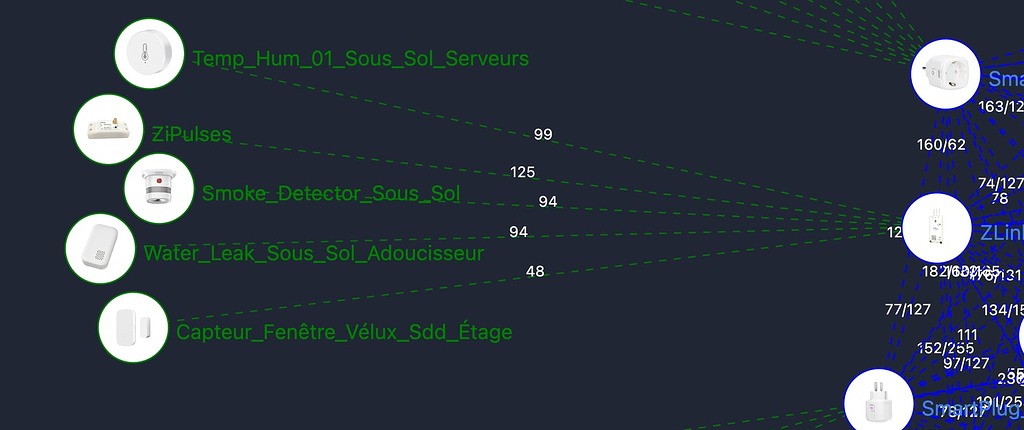

Par défaut, le ZLinky_TIC est en mode routeur (legacy). Il permet à des capteurs Zigbee tierces (max 5) de se connecter au Zlinky_TIC et de faire le lien vers un autre routeur ou coordinateur. Ce principe permet d'augmenter, fiabiliser le maillage ou d'élargir le réseau Zigbee.
Cependant, comme le Zlinky_TIC est alimenté par le Linky avec très peu d'énergie (dépendant aussi des marques de Linky) et que le routage intensif consomme de l'énergie (émission / réception des paquets permanents), une version "Limited" a été développée afin de limiter le trafic des autres appareils sur le Zlinky_TIC.
La version "Limited" est destiné aux utilisateurs qui ont des réseaux énormément maillés et qui entrainent un trafic trop important pour que le Zlinky_TIC soit stable énergétiquement.
⚠️le firmware "Limited" ne concerne uniquement que le routage des enfants, pas son propre routage avec le coordinateur !
Il existe deux articles sur HACF qui expliquent la méthode pour passer d'un firmware routeur à un limited :
MilesTEG1
et
Thierry_Maleval

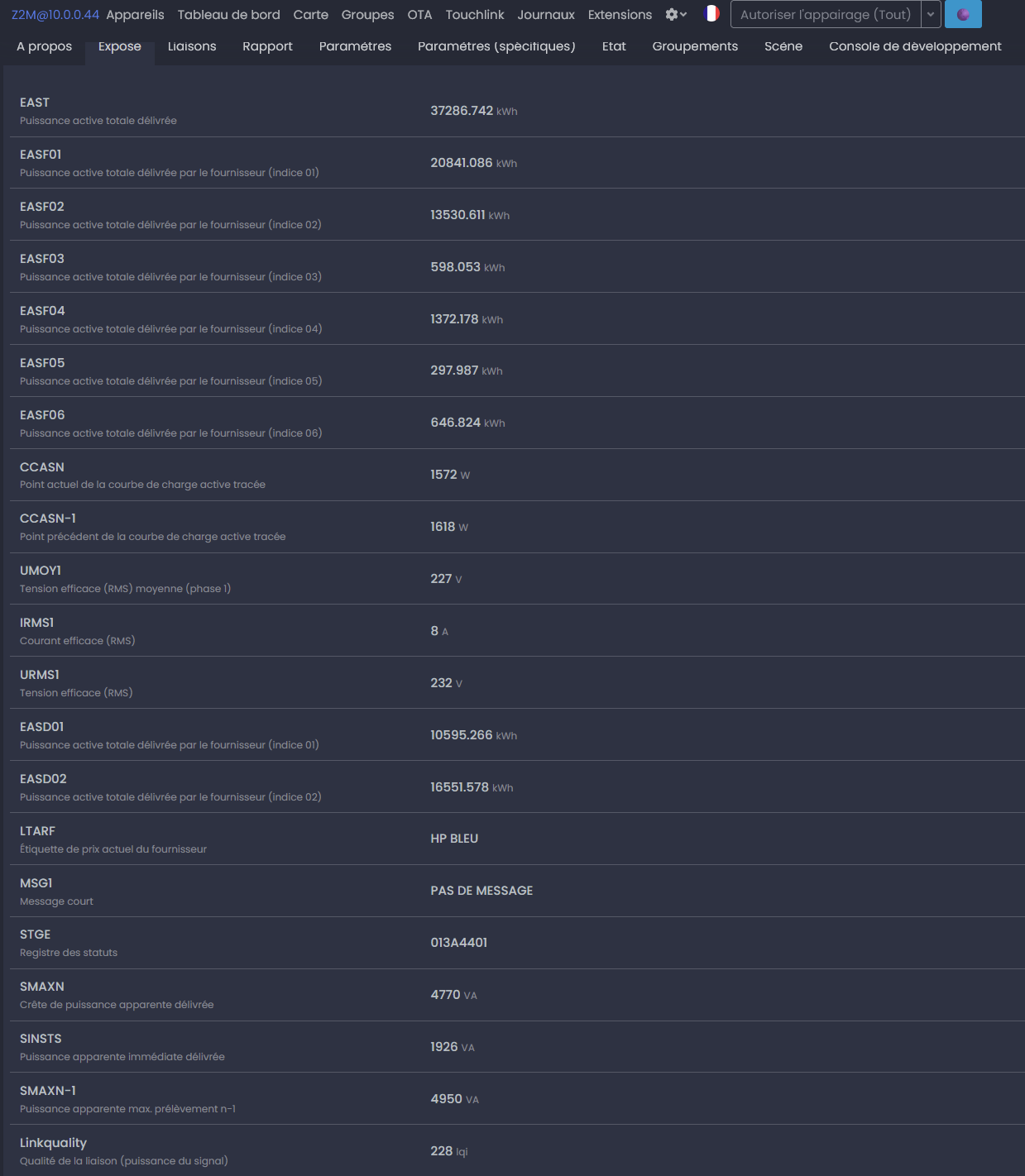

À l'issue de la mise à jour, toutes les données sont bien présentes dans l'interface du ZLinky :

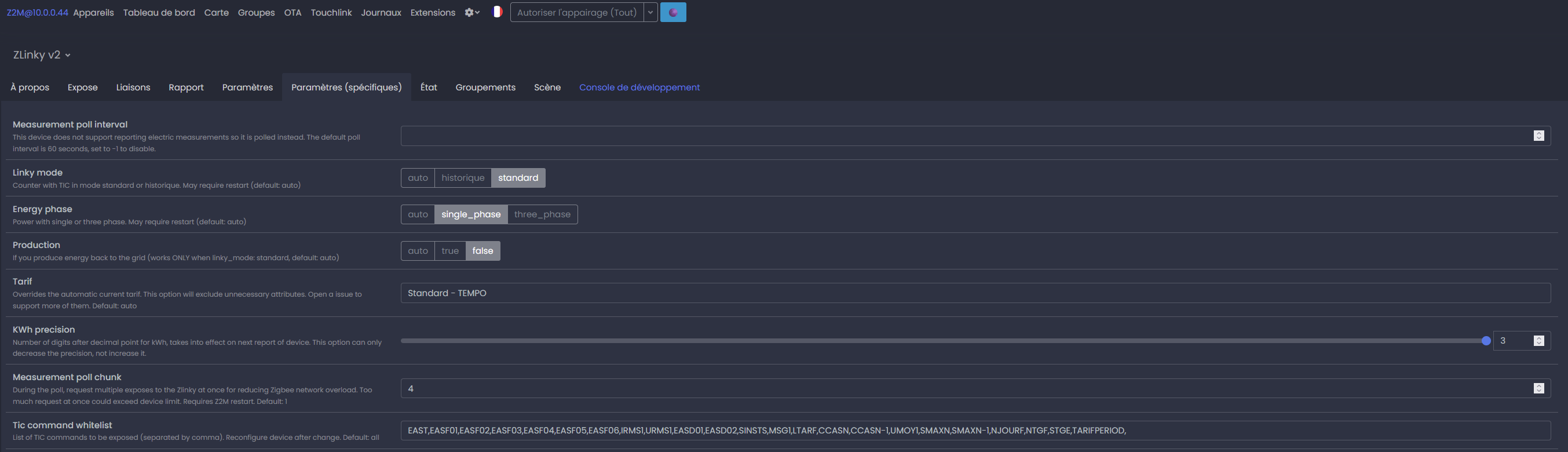

Les données présentes ici ont été filtrées dans le paramétrage du ZLinky, à partir d'un contrat "Tempo" sur un compteur en mode "Standard" :
Conclusion
À l'usage, le ZLinky V2 fonctionne très correctement, avec le même niveau de fiabilité que la v1.
Cet appareil est simple d'installation, et permet de récupérer facilement les informations délivrées par le Linky et de les exploiter ensuite entre autre dans le tableau de bord énergie de HA.
Il est maintenu à jour régulièrement par le développeur, qui de plus est réactif sur le Github, donc je recommande ce produit.
