Je vous fais découvrir aujourd'hui, ce mini-module relai à 2 entrées, avec maxi possibilités. Il est prévu pour commander au choix, soit un volet roulant (ou store banne) soit deux circuits (10A par circuit ou 16A les deux) et le fait avec brio. Cela en fait un module assez polyvalent.
Introduction
Déjà sur le carton, on en prend plein les yeux, on voit Matter, Zigbee, Bluetooth, WiFi 6 on se dit : "bwaa l'usine à gaz !" et quand on regarde en plus la sérigraphie sur le module, on comprend qu'il est à l'aise avec le courant AC 230V et le DC 24V.
Si vous êtes quelqu'un qui est allergique avec l'idée qu'un device domotique est connecté au WiFi... Vous allez vous rendre compte que pour ce module, nous n'avons pas vraiment le choix, étant donné tous les réglages possibles. J'ai pourtant essayé de faire l'impasse, et de m'en servir au début rien qu'en Zigbee pour tester un volet… Cela fonctionne, mais au minimum syndical sans avoir la calibration du volet par exemple.
Allez, je vous explique tout !

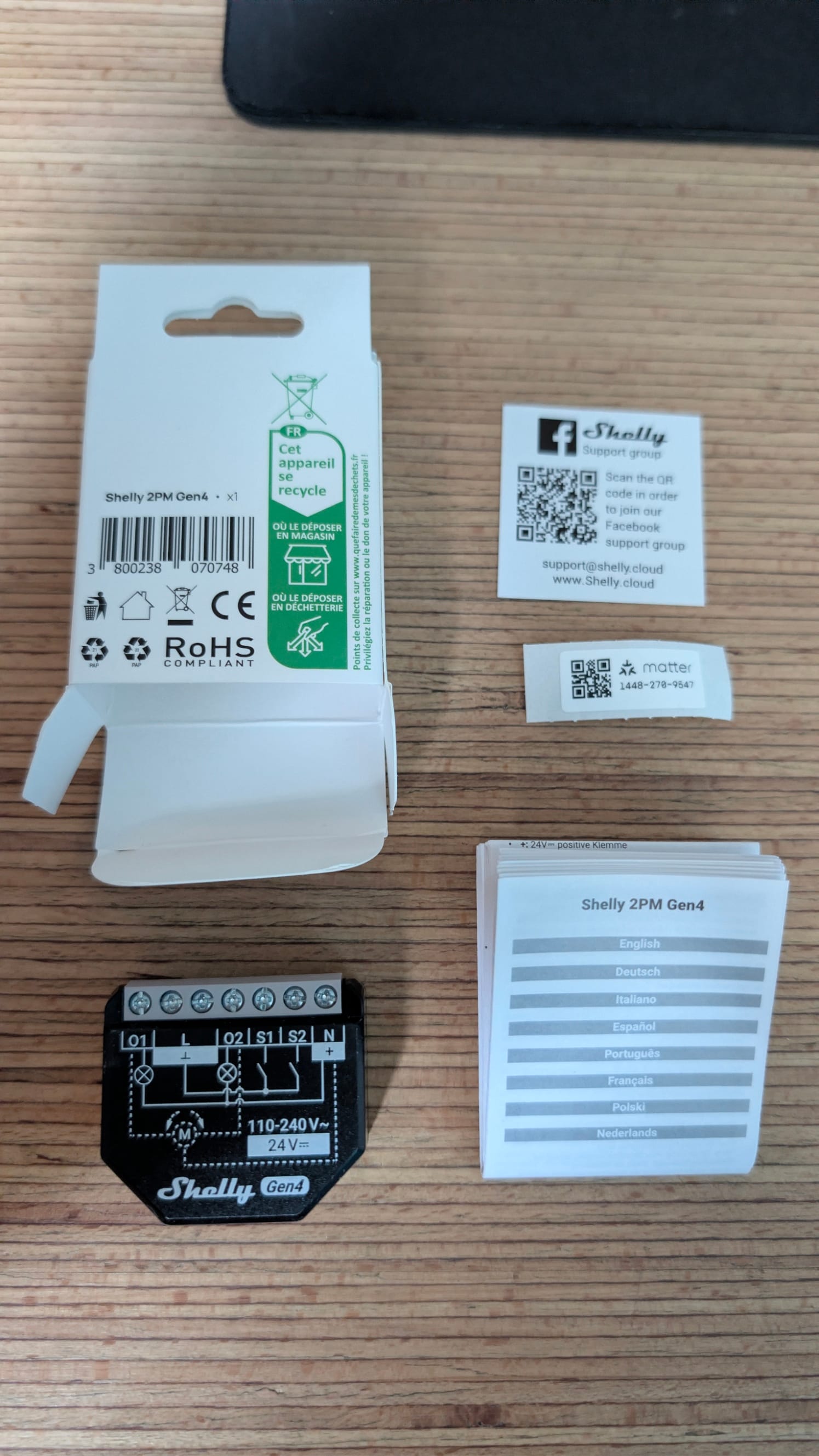

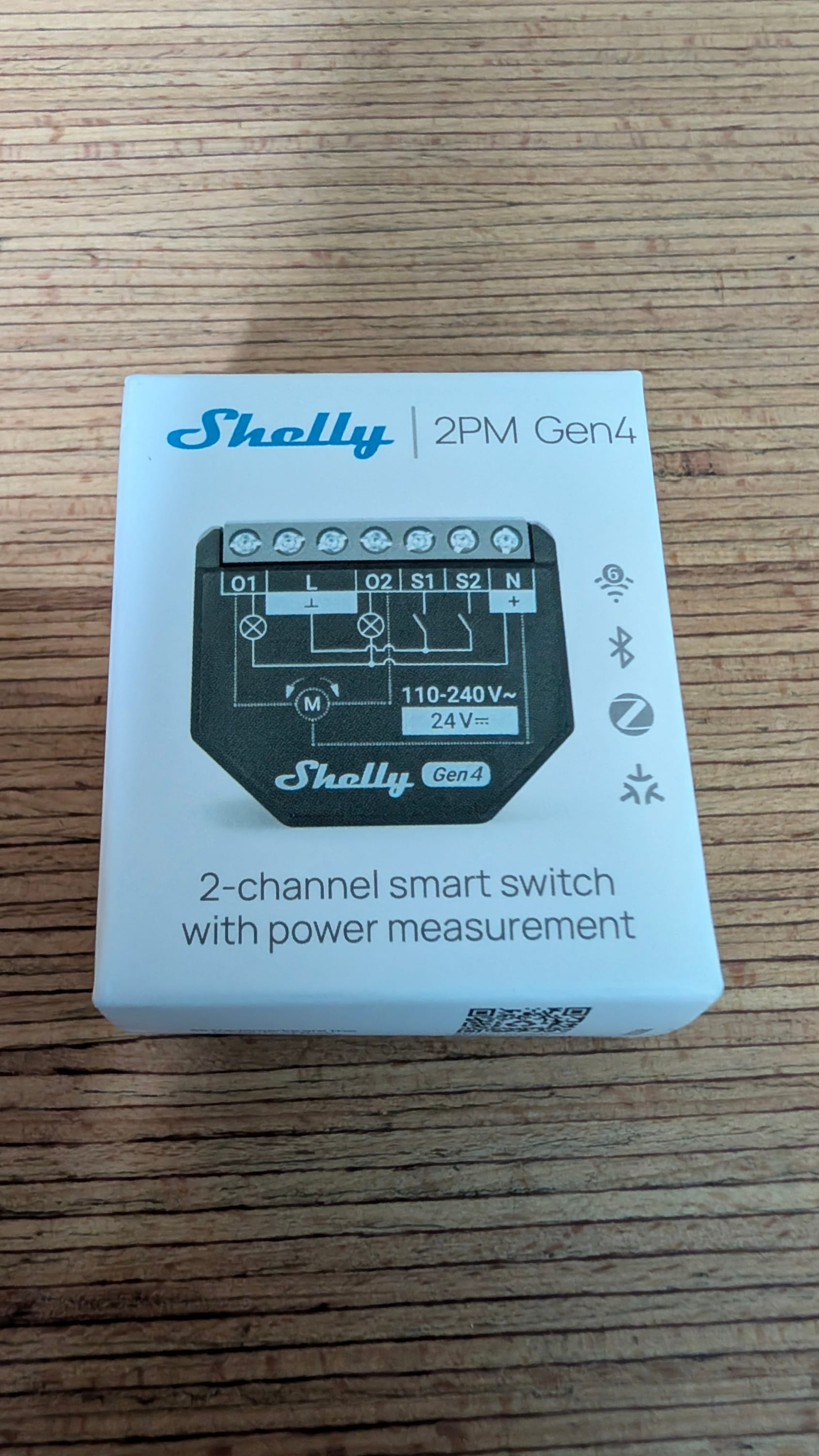

📦 Unboxing
⚙️ Caractéristiques :
Vous allez voir de vous-même, que ce module est "sévèrement speké" 😁.
| Catégorie | Caractéristique | Valeur |
|---|---|---|

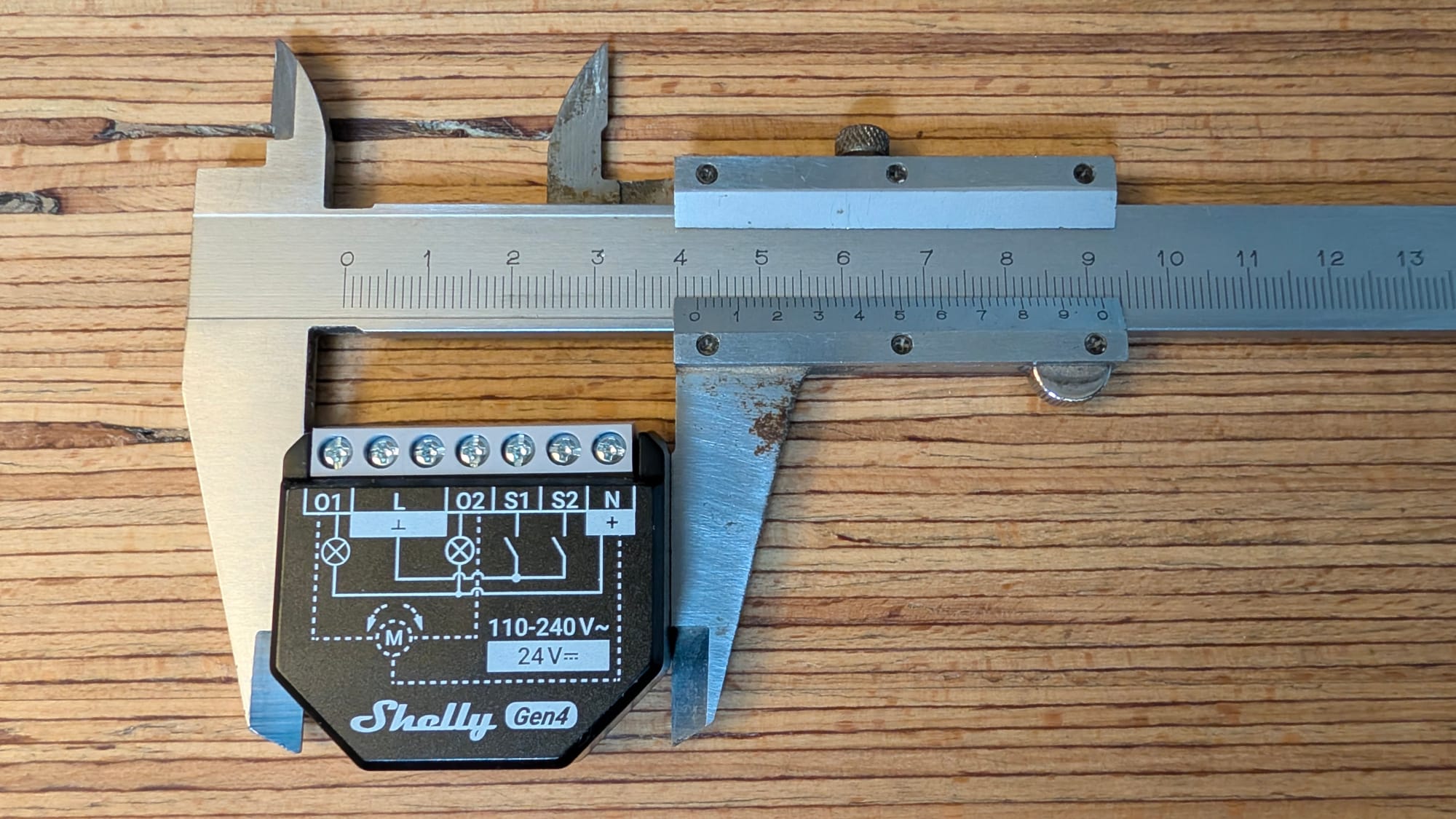

| Physique | Taille (HxLxP) | 37x42x16 mm / 1.46x1.65x0.63 in |
| Poids | 30 g / 1.06 oz | |
| Couple max bornes à vis | 0,4 Nm / 3,5 lbin | |
| Section conducteur | 0,2 à 2,5 mm² / 24 à 14 AWG (solide, toronné, embouts à lacet) | |
| Longueur dénudée | 6 à 7 mm / 0.24 à 0.28 in | |
| Montage | Console murale / boîtier encastré | |
| Matériau coque | Plastique | |
| Couleur coque | Noir | |
| Environnement | Température fonctionnement | -20°C à 40°C / -5°F à 105°F |
| Humidité | 30 % à 70 % HR | |
| Altitude max | 2000 m / 6562 ft | |
| Électricité | Alimentation | 110-240V~ / 24V⎓ ±10% |
| Consommation | < 1,4 W | |
| Circuits de sortie | Tension commutation max | 240 V~ / 30 V⎓ |
| Courant commutation max | 10 A (par canal) / 16 A (total) | |
| Capteurs | Température interne | Oui |
| Voltmètre (AC) | Oui | |
| Ampèremètre (AC) | Oui | |
| Sécurité | Protection surchauffe | Oui (AC) |
| Protection surtensions | Oui (AC) + Oui | |
| Protection surintensités | Oui (AC) | |
| Détection obstacles | Oui (mode couverture) | |
| Interrupteur de sécurité | Oui (mode couverture) | |
| Wi-Fi | Protocole | 802.11 b/g/n |
| Bande RF | 2412 - 2472 MHz | |
| Puissance max | < 20 dBm | |
| Portée | 50 m ext. / 30 m int. | |
| Bluetooth | Protocole | 4.2 |
| Bande RF | 2402 - 2480 MHz | |
| Puissance max | < 4 dBm | |
| Portée | 30 m ext. / 10 m int. | |
| Zigbee | Protocole | 802.15.4 |
| Bandes RF | 2400 à 2483,5 MHz | |
| Puissance max | < 20 dBm | |
| Portée | 100 m int. / 300 m ext. | |
| MCU | CPU | ESP-Shelly-C68F |
| Flash | 8 MB | |
| Firmware | Horaires | 20 |
| Webhooks | 20 (5 URL/hook) | |
| Prolongateur Wi-Fi | Oui | |
| Passerelle BLE | Oui | |
| Scripting | Oui | |
| MQTT | Oui | |
| Chiffrement | Oui |
🪟 Test en mode volet roulant
🛠️ Installation physique

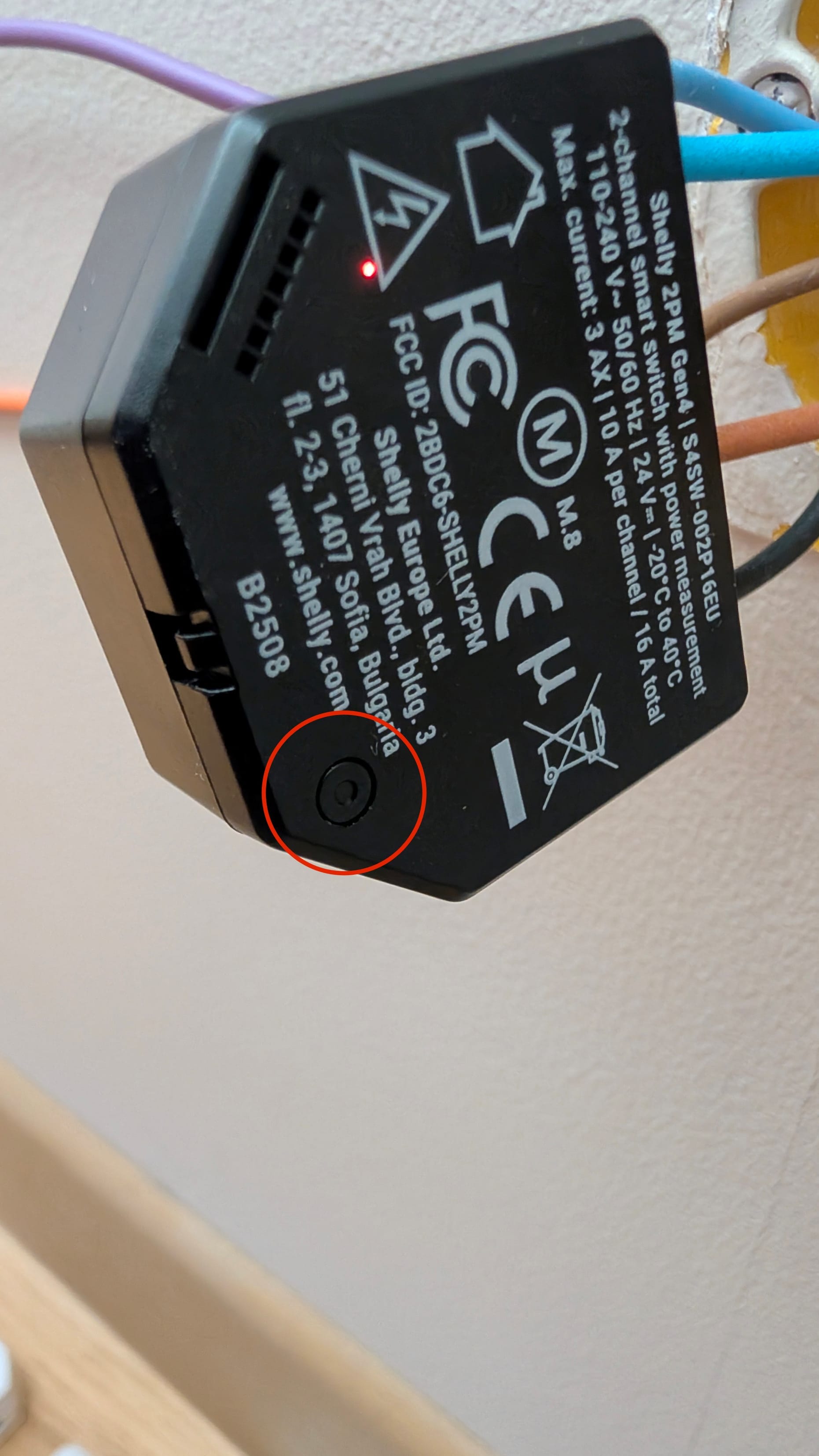

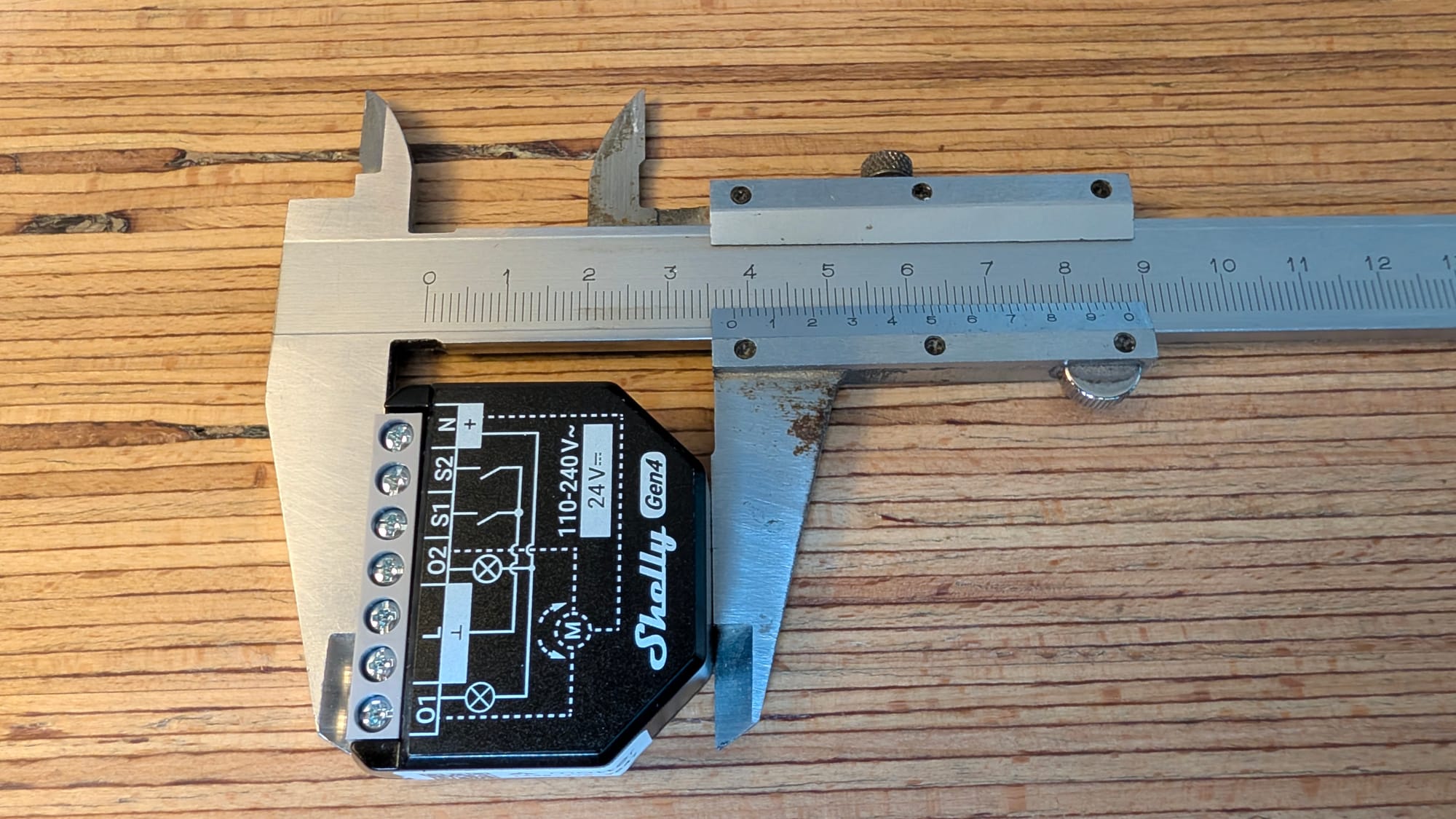

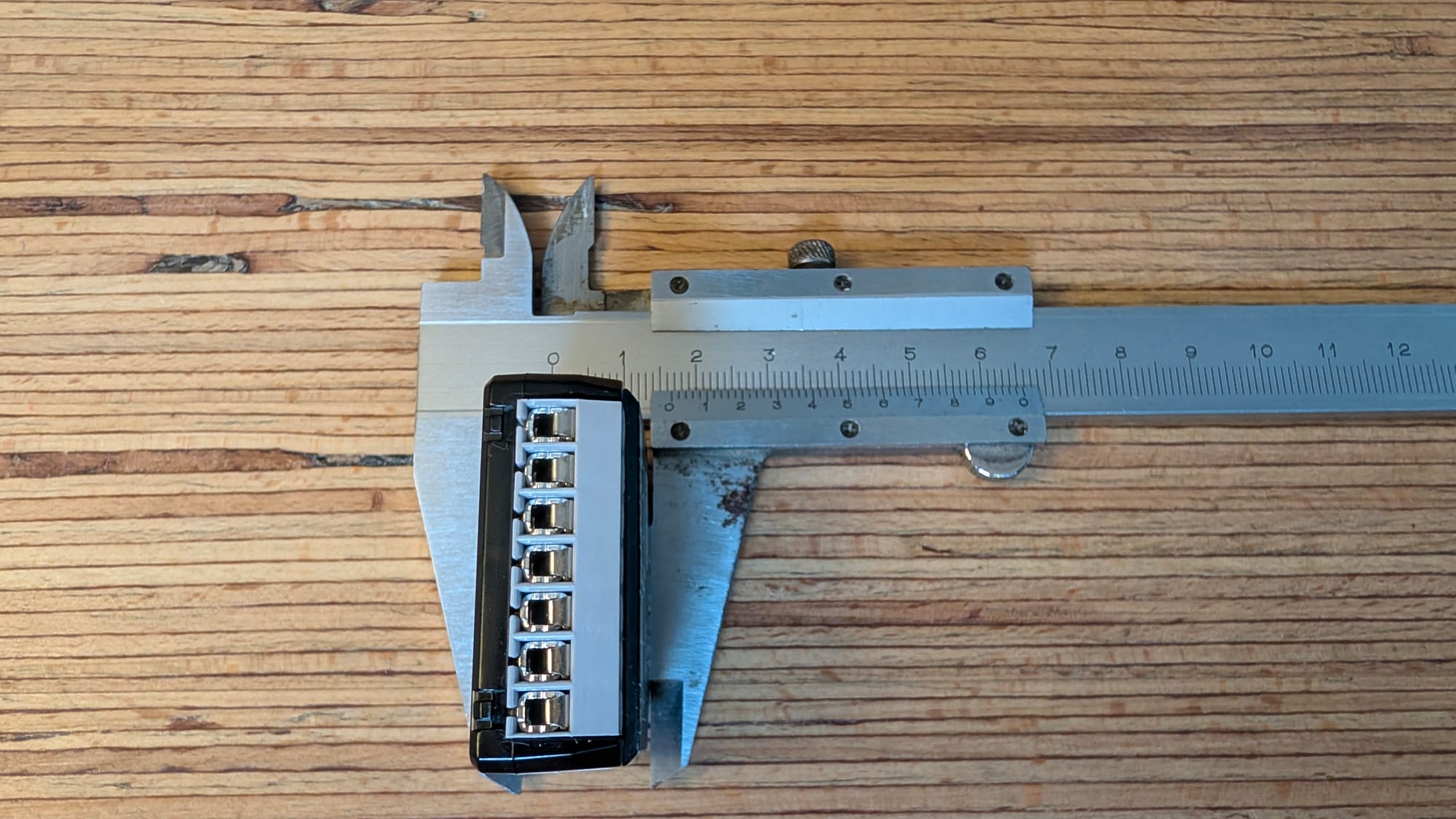

Je trouve ce module vraiment très sympa, et très petit comparé à mon Moes déjà en place.

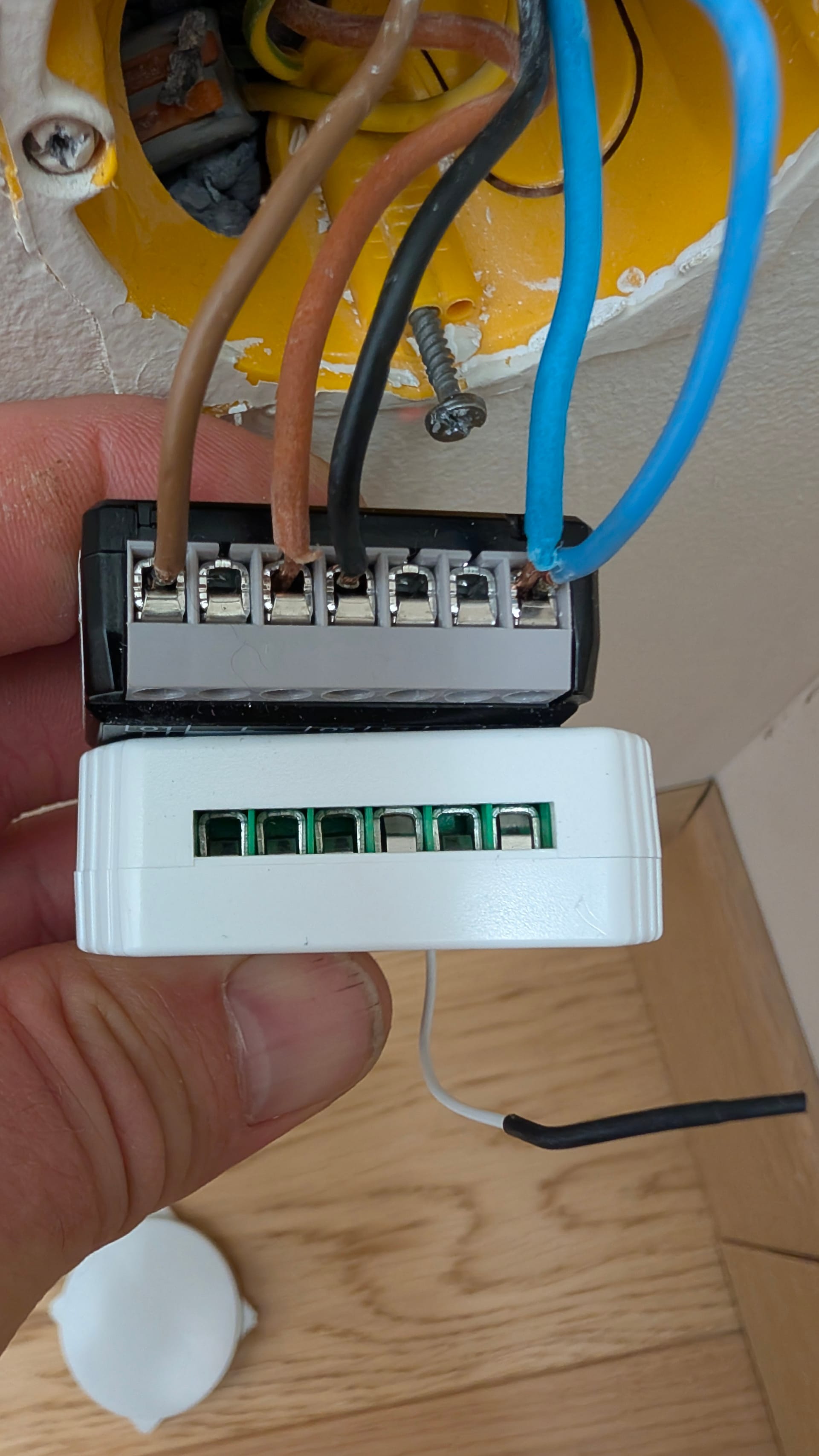

Le bémol, c'est le bornier qui est mini lui aussi, comme quoi le mini n'a pas que du bon. Même avec des fils moteurs pourtant pas bien gros, c'est assez pénible pour le Neutre qui n'a qu'un seul bornier. Comparé à la Phase qui à deux entrées, pratique justement pour l'interrupteur / poussoir. (Point abordé plus bas)
🧩 Installation et configuration logicielle
Comme je vous le disais en introduction, il est indispensable de connecter votre module afin de pouvoir le paramétrer aux petits oignons.
Il y a deux possibilités :
- soit en Bluetooth, avec l'application Shelly BLE Debug,
Shelly Group
- soit en se connectant directement au module en WiFi.
Cela réactive l'AP pour 5 minutes.

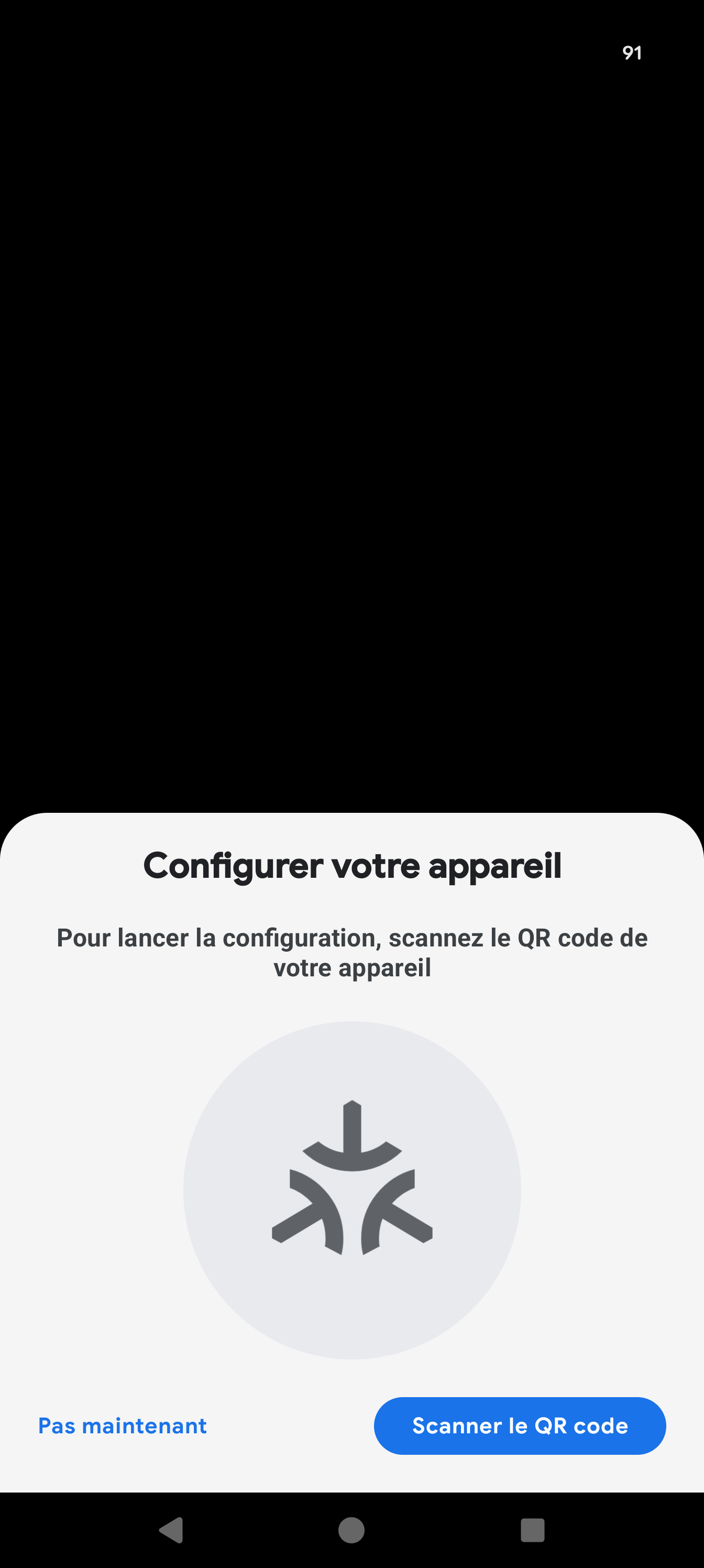

Pour ce qui est de Matter, c'est instantané, vous aurez la notification directement.
Je ne m'attarderai pas sur cet aspect, l'usage réel reste limité par le fait que Matter souffre encore de problèmes pratiques : synchronisation imparfaite des lumières/volets, gestion de scènes locales mal supportée selon les écosystèmes. Cela ne représente pas encore la grande majorité des utilisateurs.

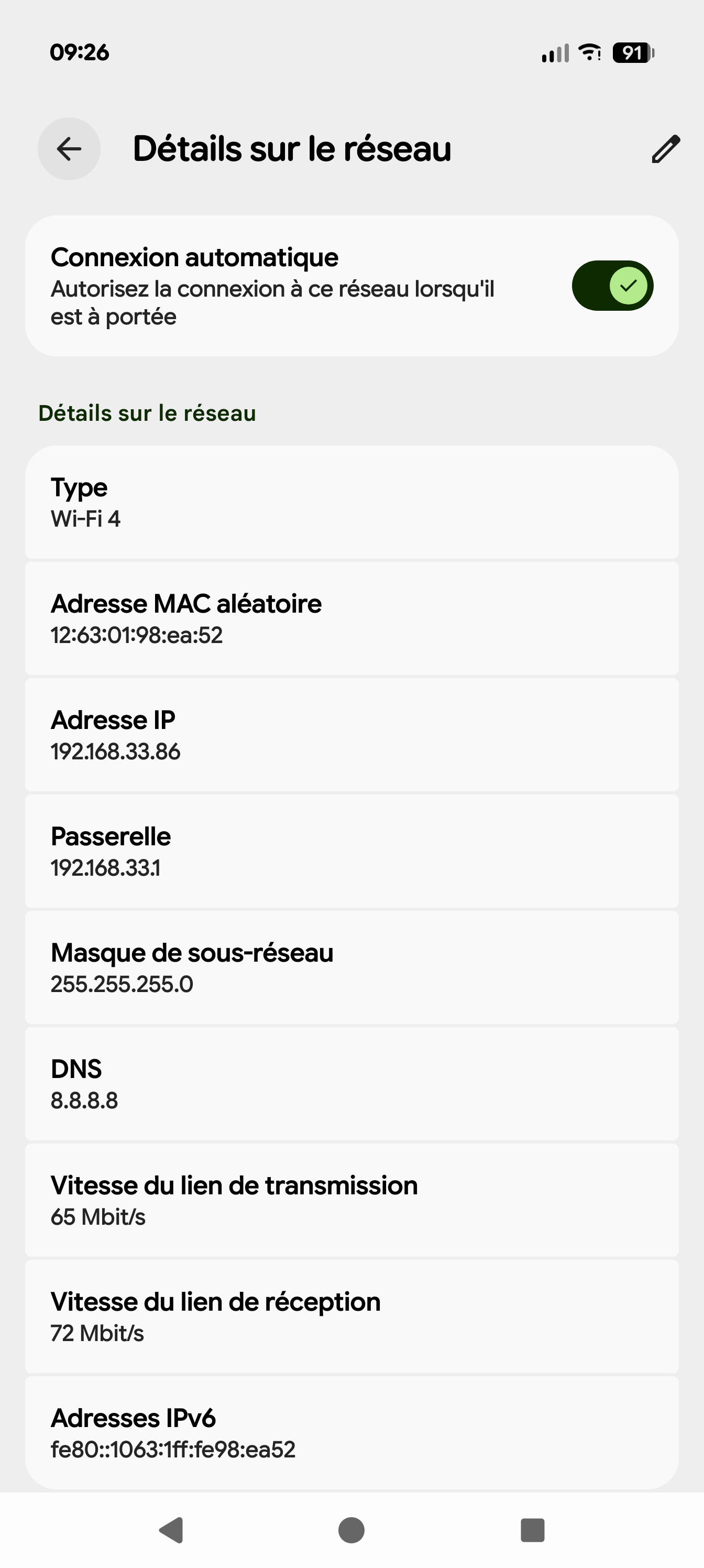

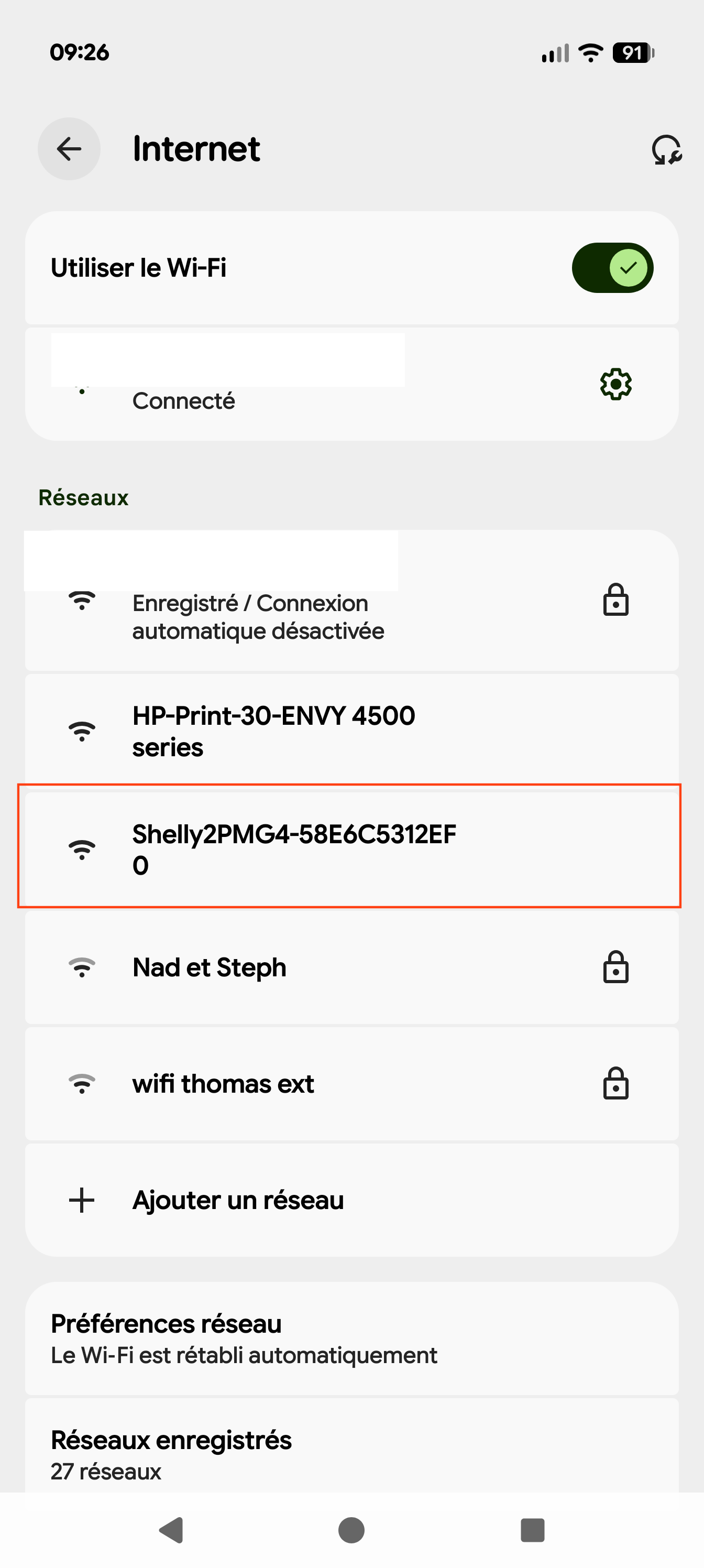

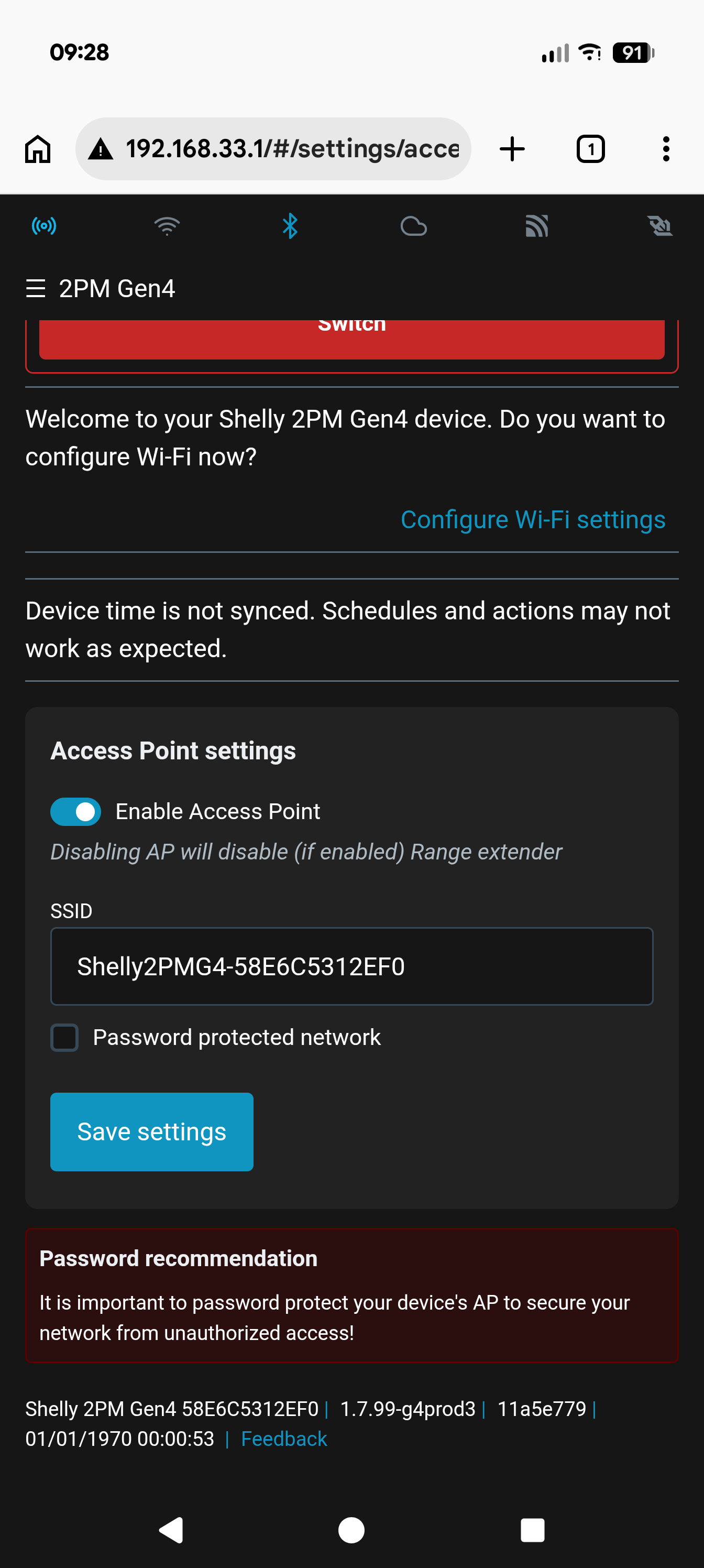

Nous passons donc par l'AP Shelly, une fois connecté, l'adresse IP pour la configuration est 192.168.33.1 (annoncée dans la notice). J'ai remarqué, pendant mes tests, sur plusieurs connexions à l'AP, des pertes de connexion (pourtant toujours dans les 5 minutes avant reset). Cela semble être dû au Bluetooth, puisque après l'avoir coupé sur mon mobile, le phénomène ne s'est plus produit...

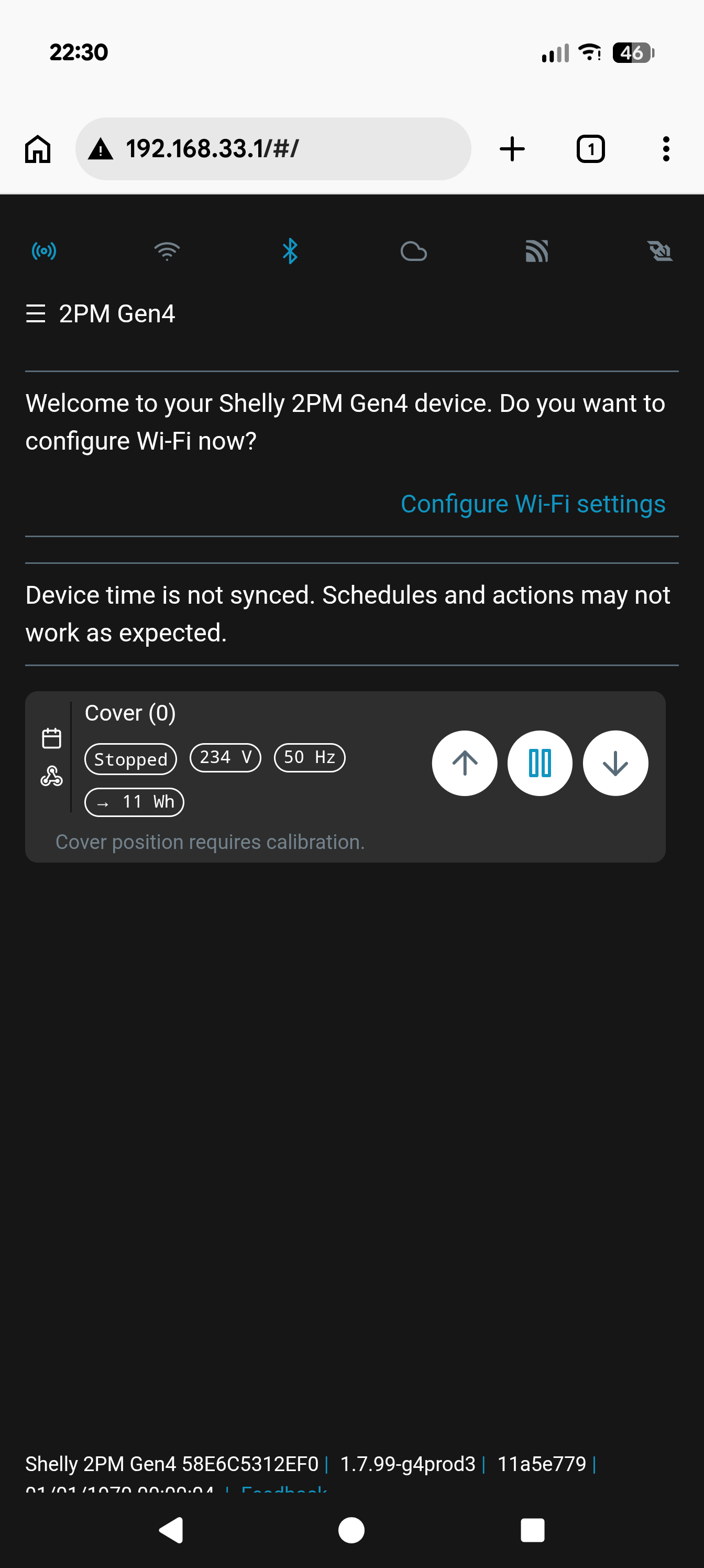

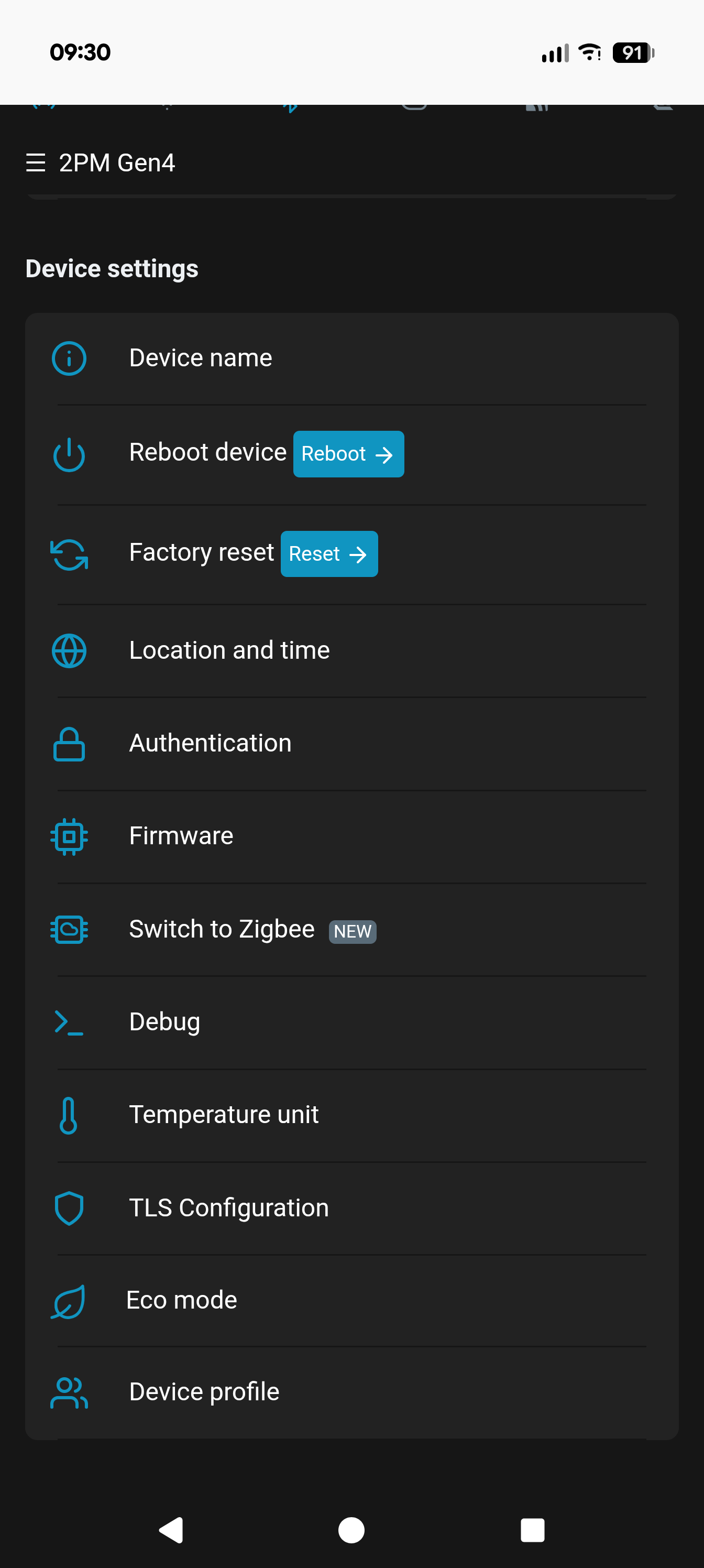

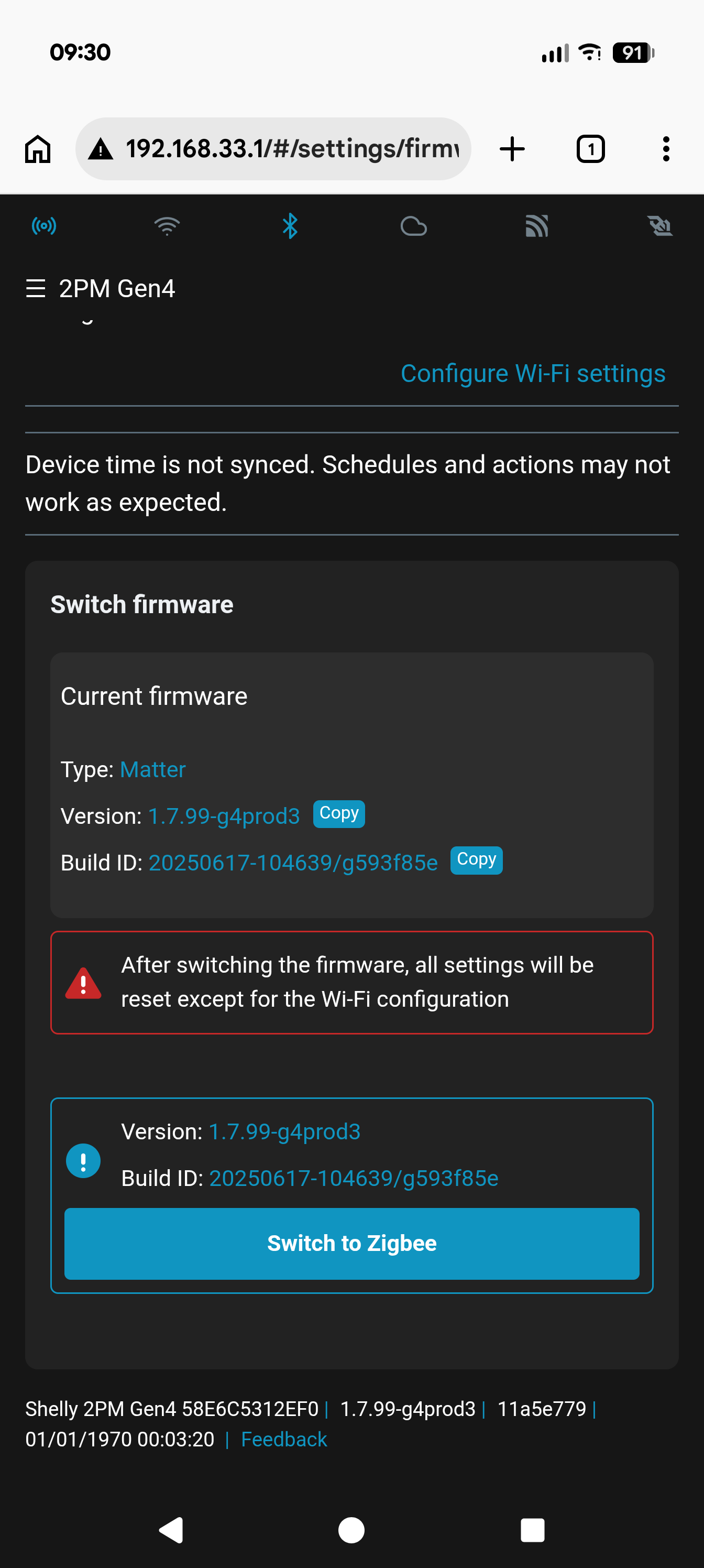

Chose première à faire, mettre à jour les firmwares. En fonction de l'utilisation, le module démarre sur un firmware Matter OU un firmware Zigbee. Cela est clair dès le début de toute façon en témoignent ces screenshots :

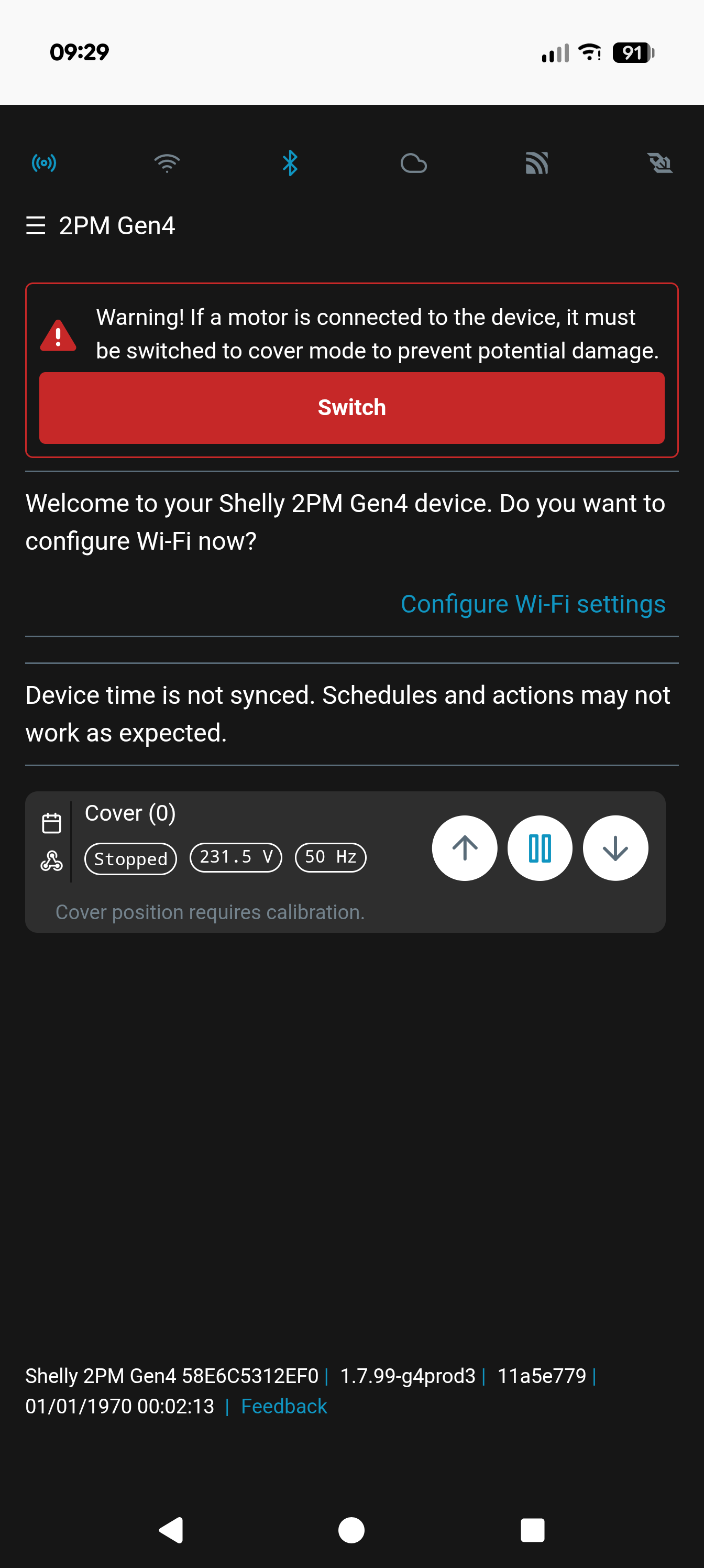

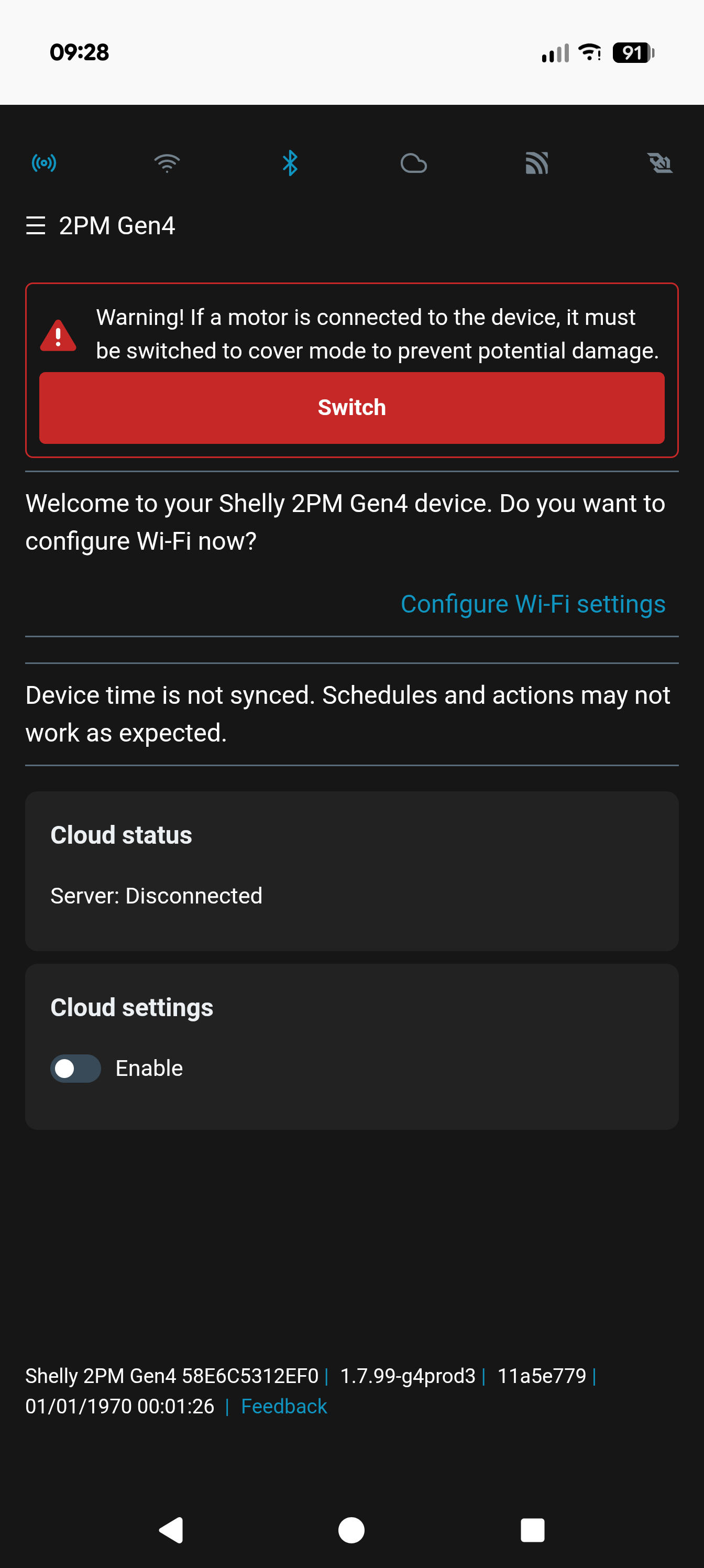

Et l'interface d'administration vous prévient dès le départ également, en fonction de ce que vous avez branché sur le module. Ici, comme c'est un volet, on va "switcher" comme proposé pour être dans la bonne configuration électrique, et ainsi passer en mode cover.
Je vous conseille de renseigner SSID + MDP de votre WiFi maintenant, tic toc, tic toc l'AP va se couper ... ^^ On sera bien plus à l'aise après. Chacun sa façon de voir les choses, mais pour le Bluetooth, il faut être à portée avec son mobile, alors qu'en WiFi, on peut être confortablement assis au PC, pas forcément à côté du module…

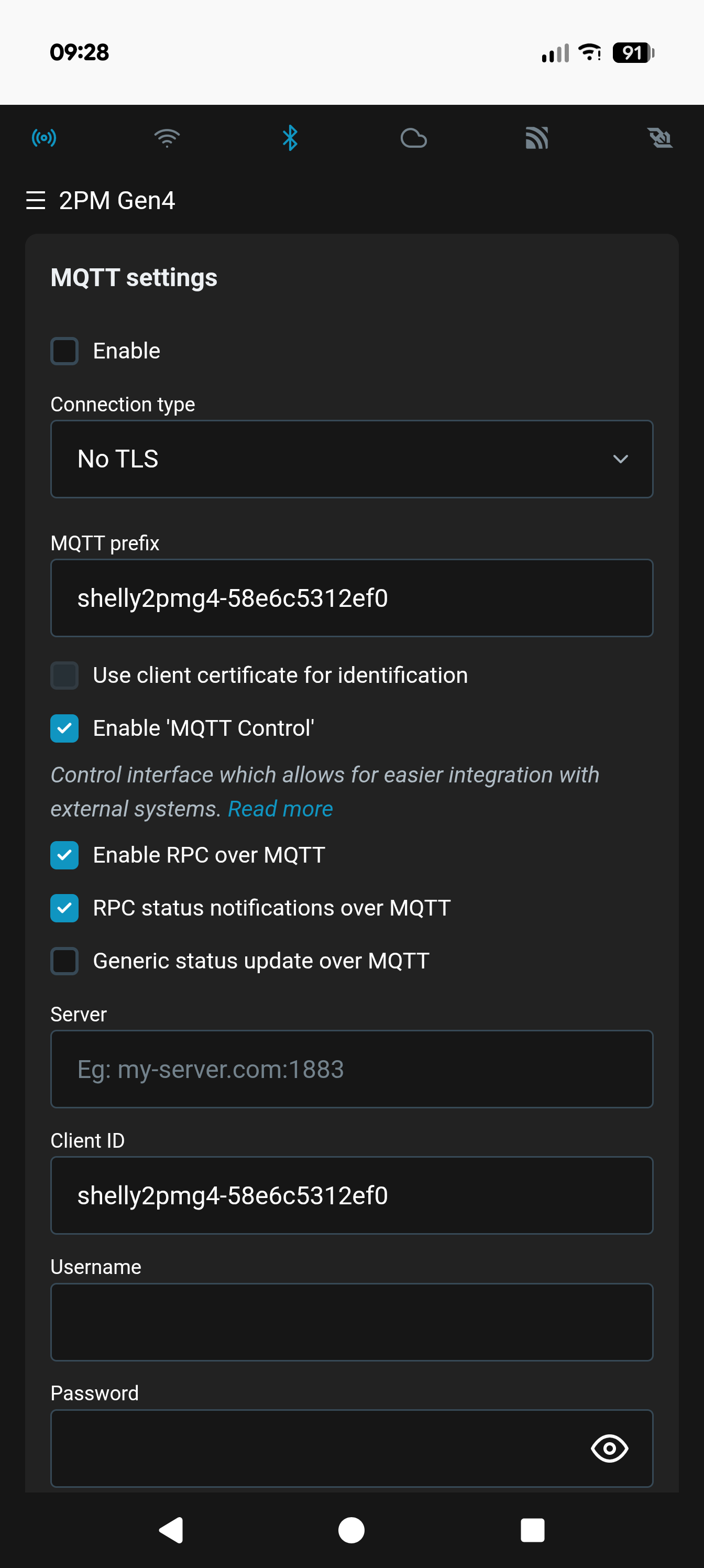

Je vous mets ici un panel des différentes possibilités de configuration, personnalisation de l'AP, réglages de MQTT, utilisation du cloud…

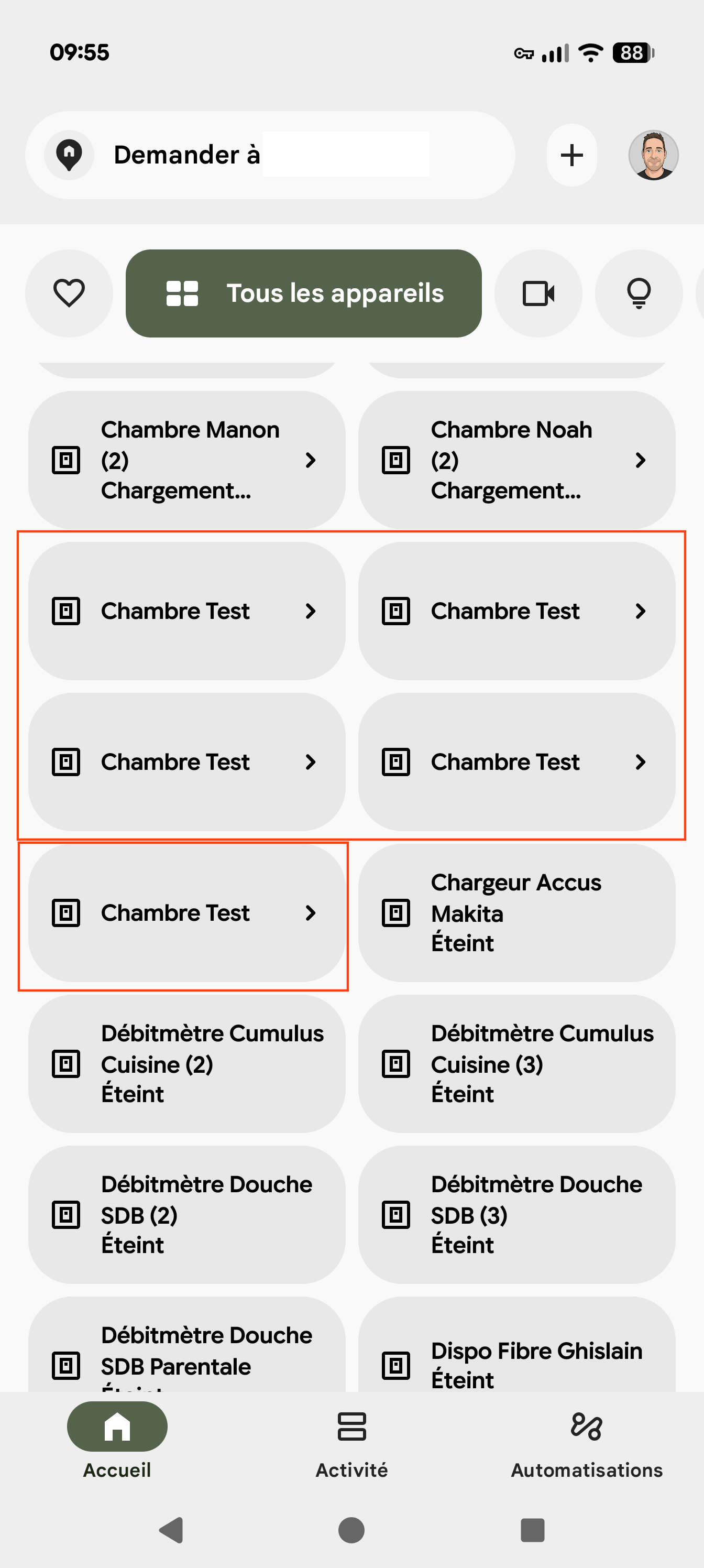

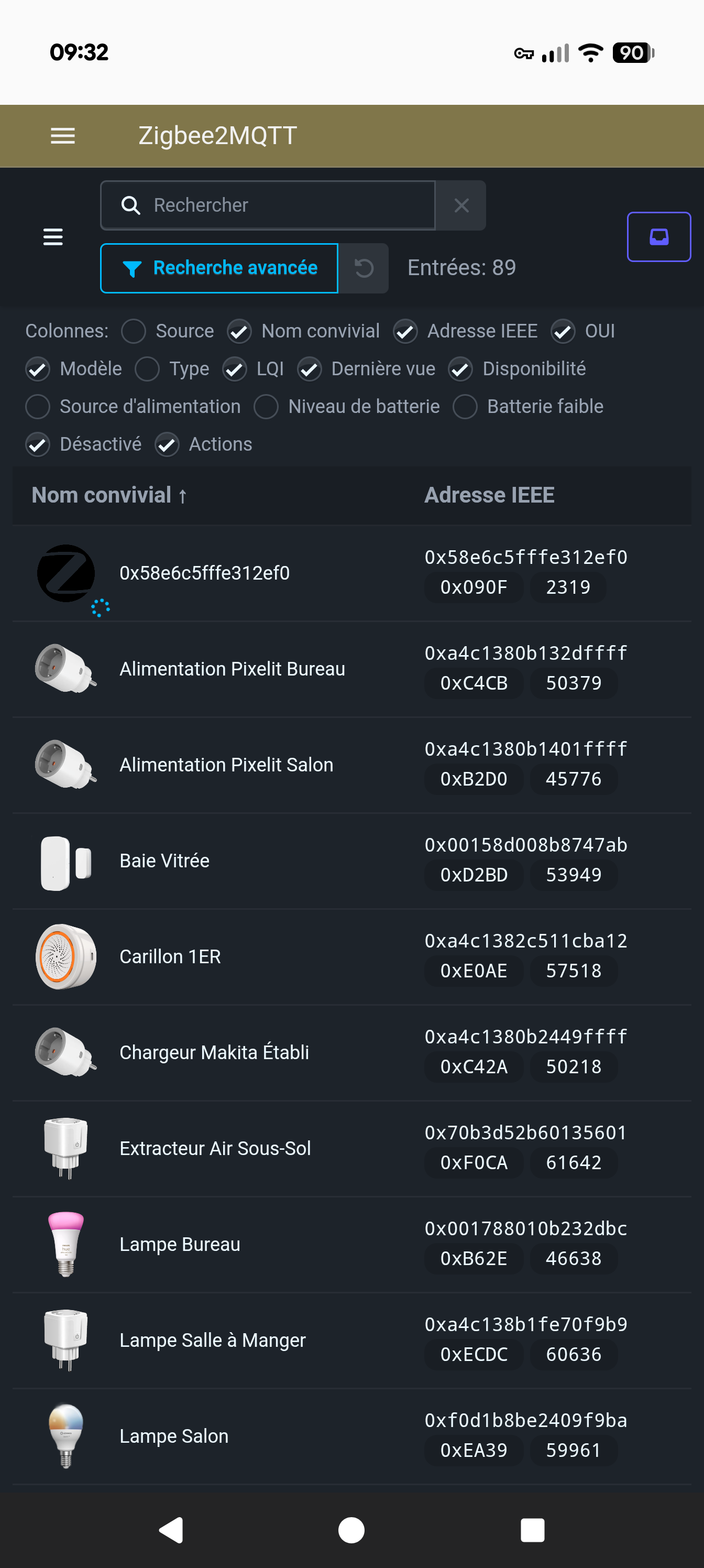

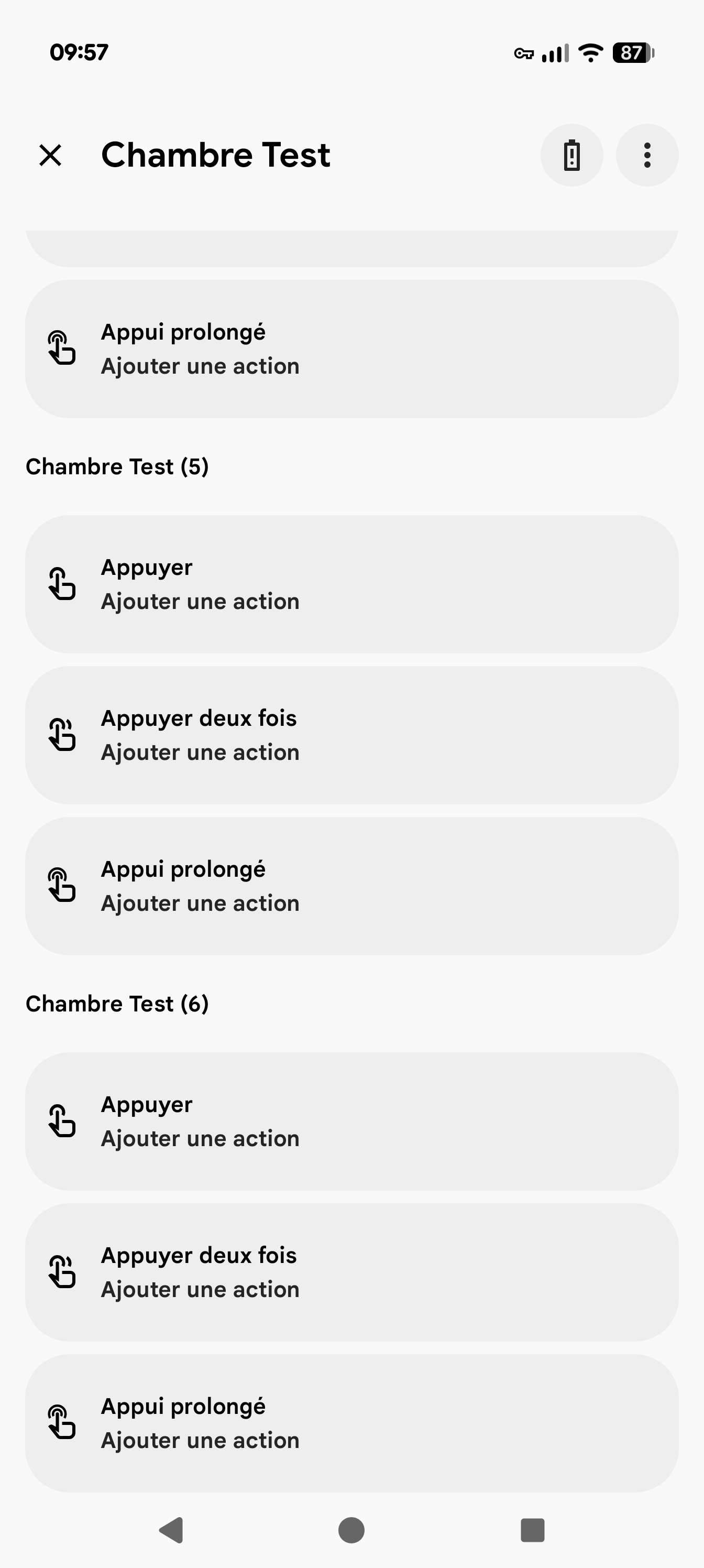

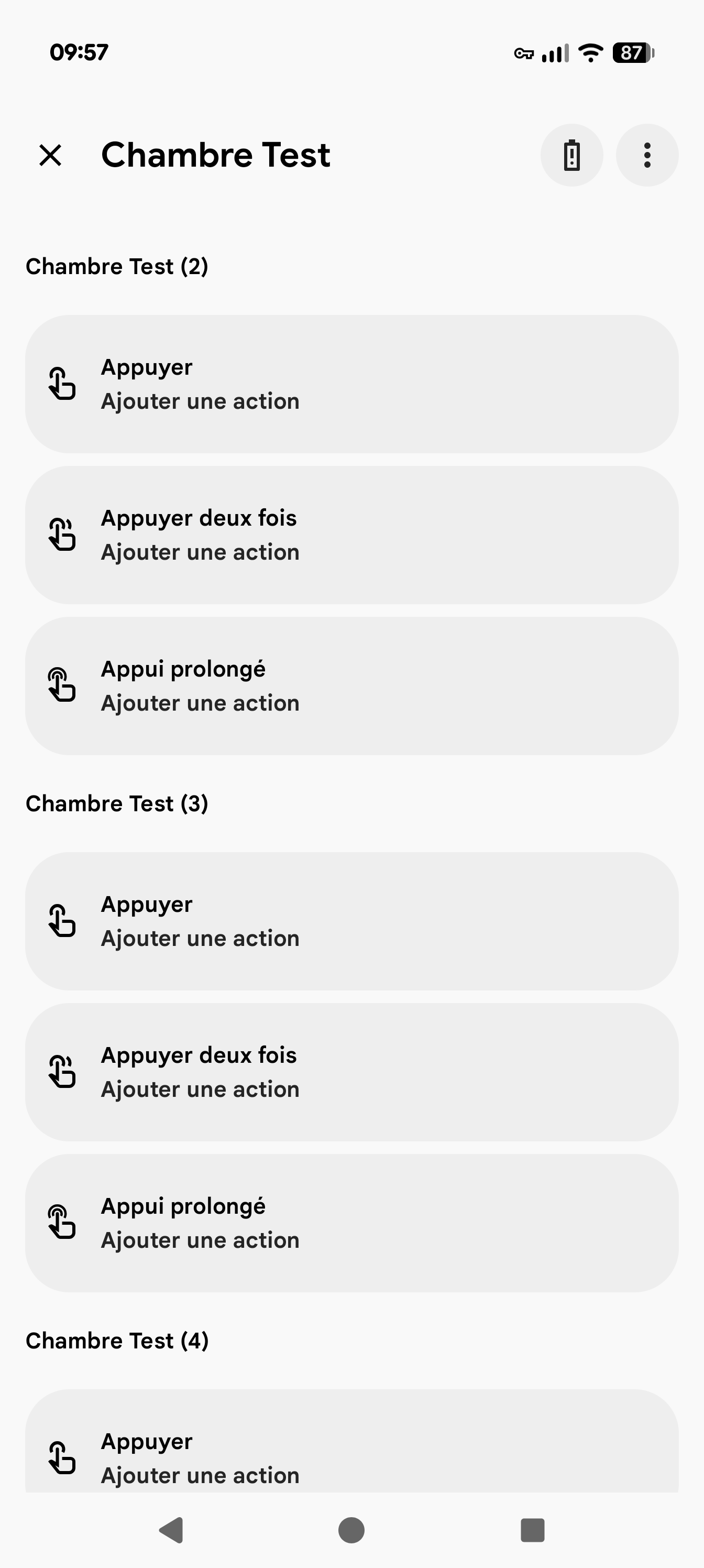

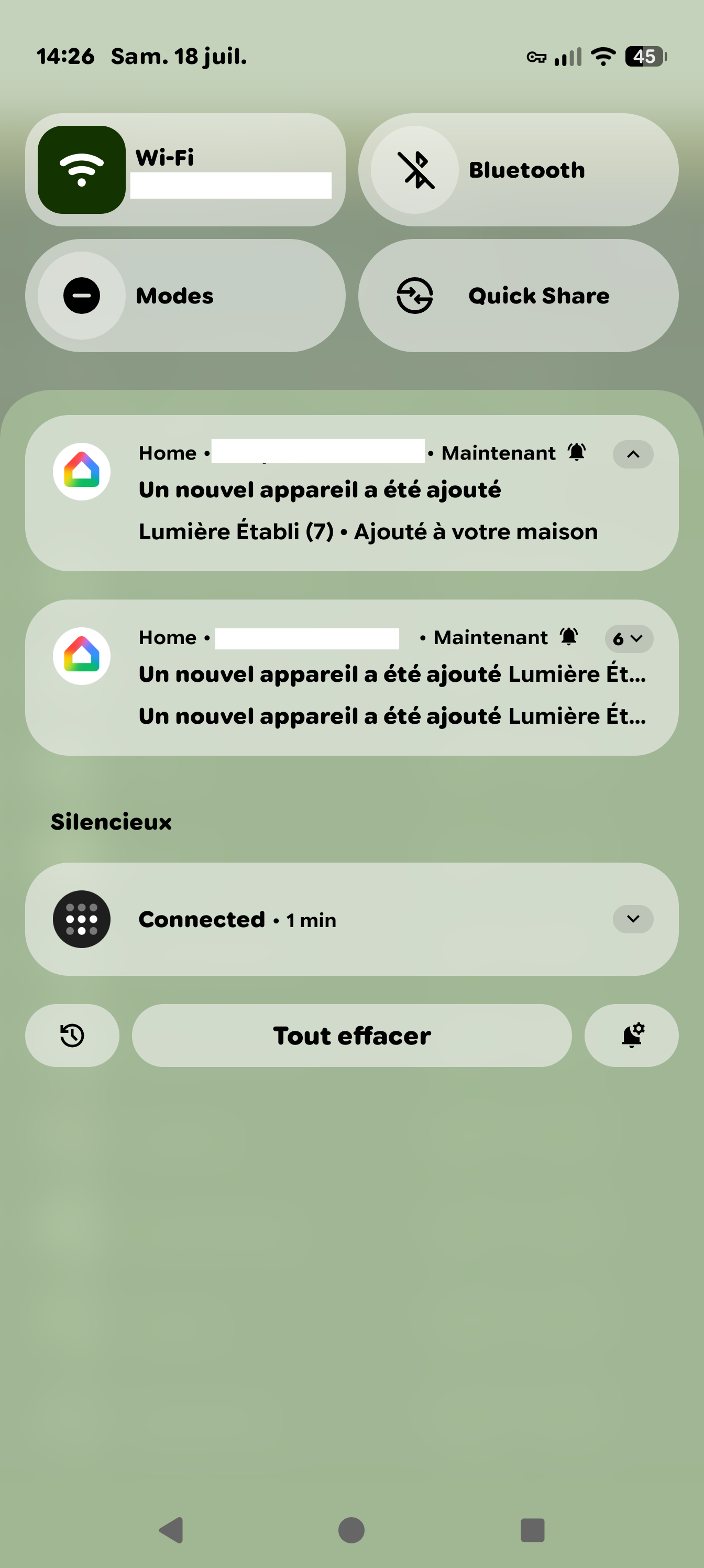

Côté Z2M, le device apparait bien comme il faut, sans encombre et côté Google Home aussi, on voit plusieurs entités ce sont les interrupteurs / poussoirs

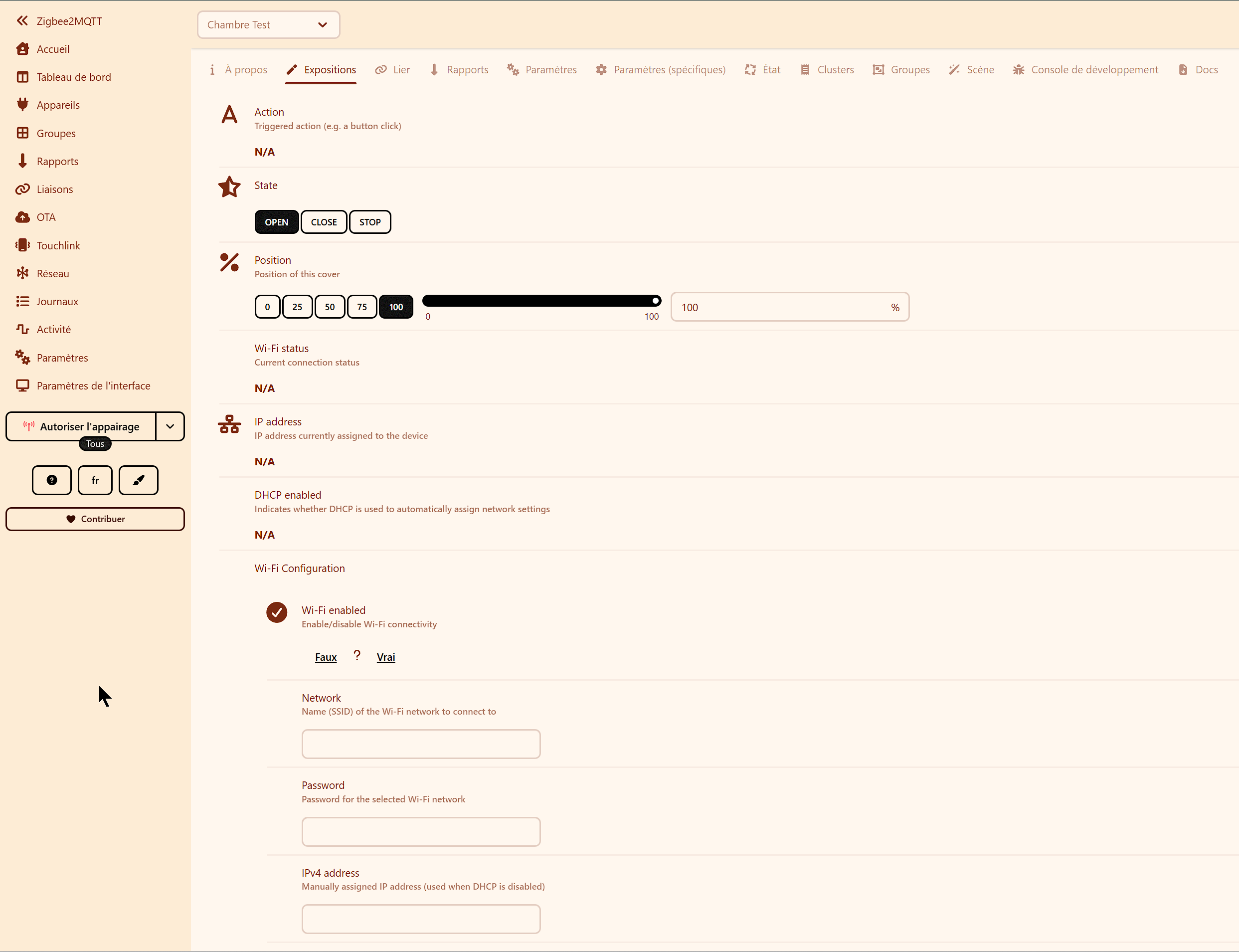

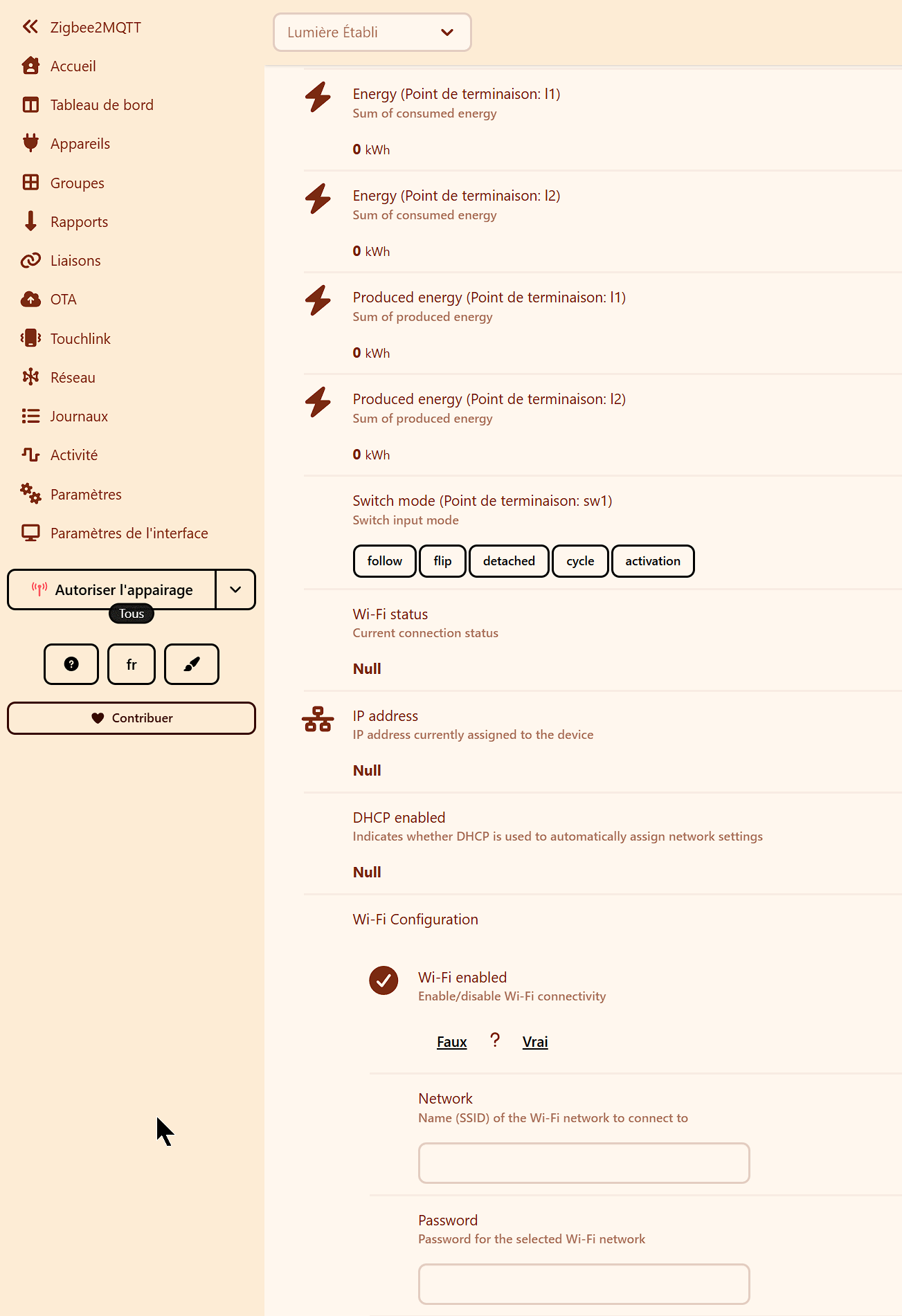

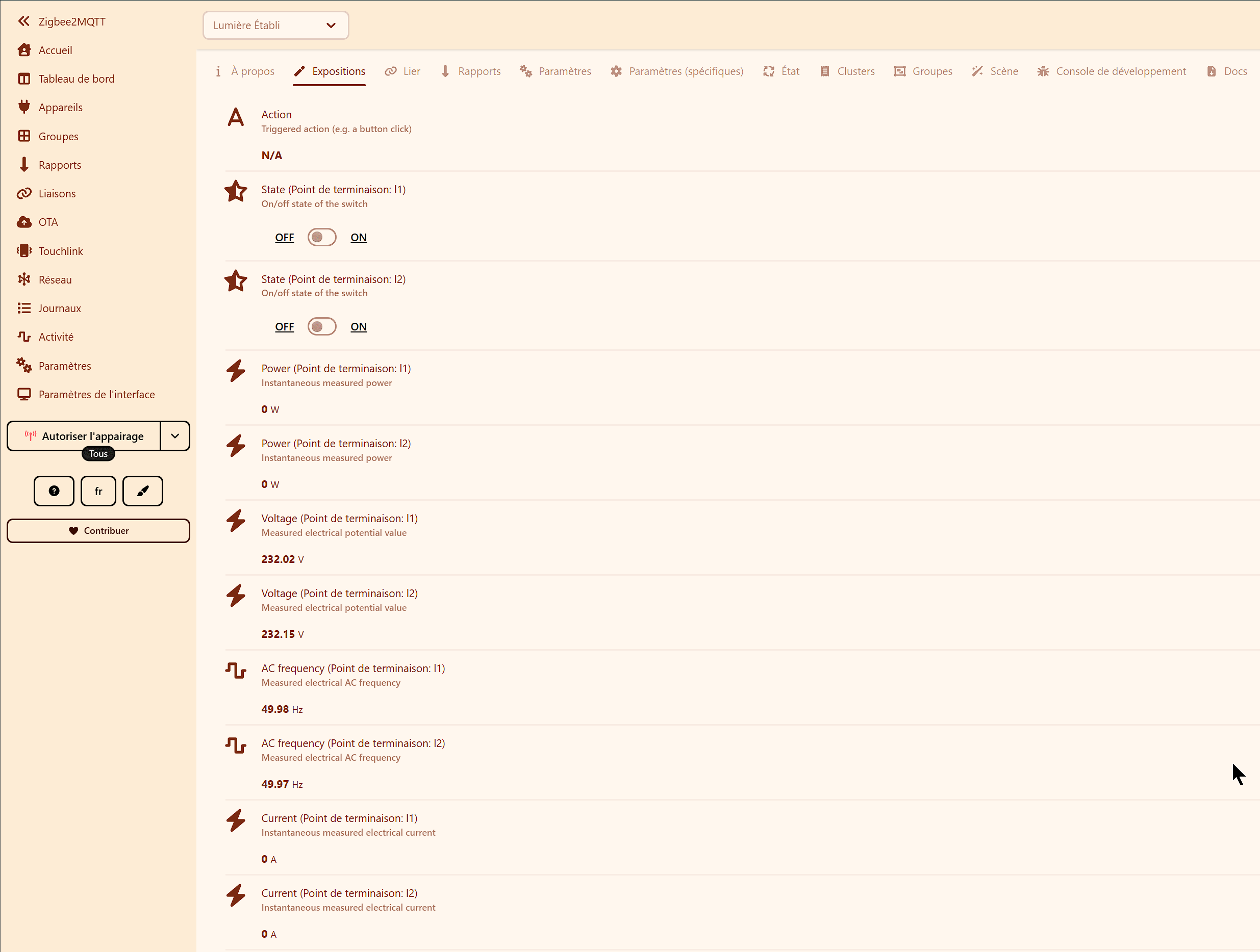

La vue détaillée depuis Z2M

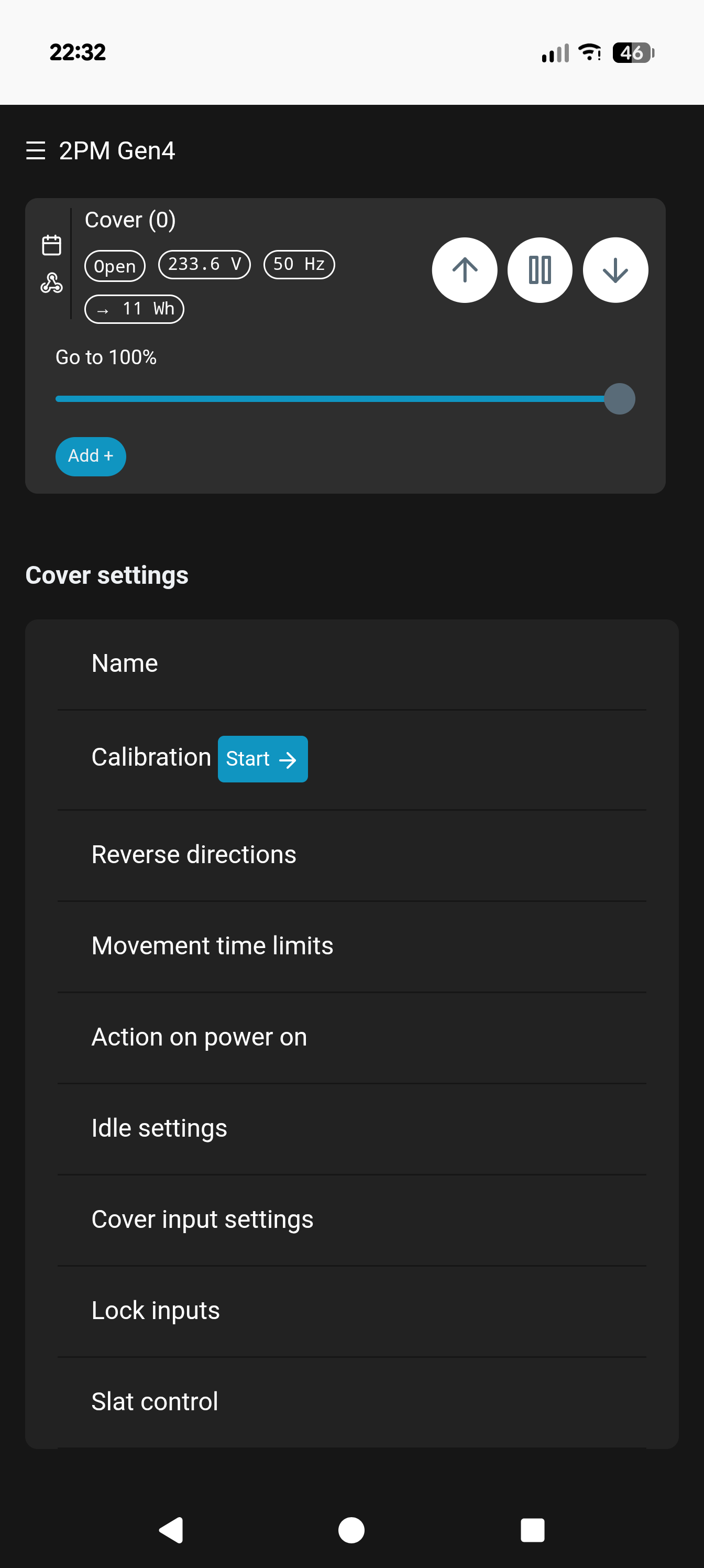

J'attire votre attention sur le fait que, sans accès WiFi au module, vous ne pourrez pas, depuis Z2M lancer une calibration du volet. Comme je vous le disais, si vous voulez vous passer du Wifi, vous y perdrez en fonctionnalités. (Quitte à supprimer l'accès WiFi après la config, pourquoi pas)
On voit bien la consommation comme prévu lors des mouvements du volet depuis l'interface d'administration ET depuis l'intégration Shelly (native) de HA.

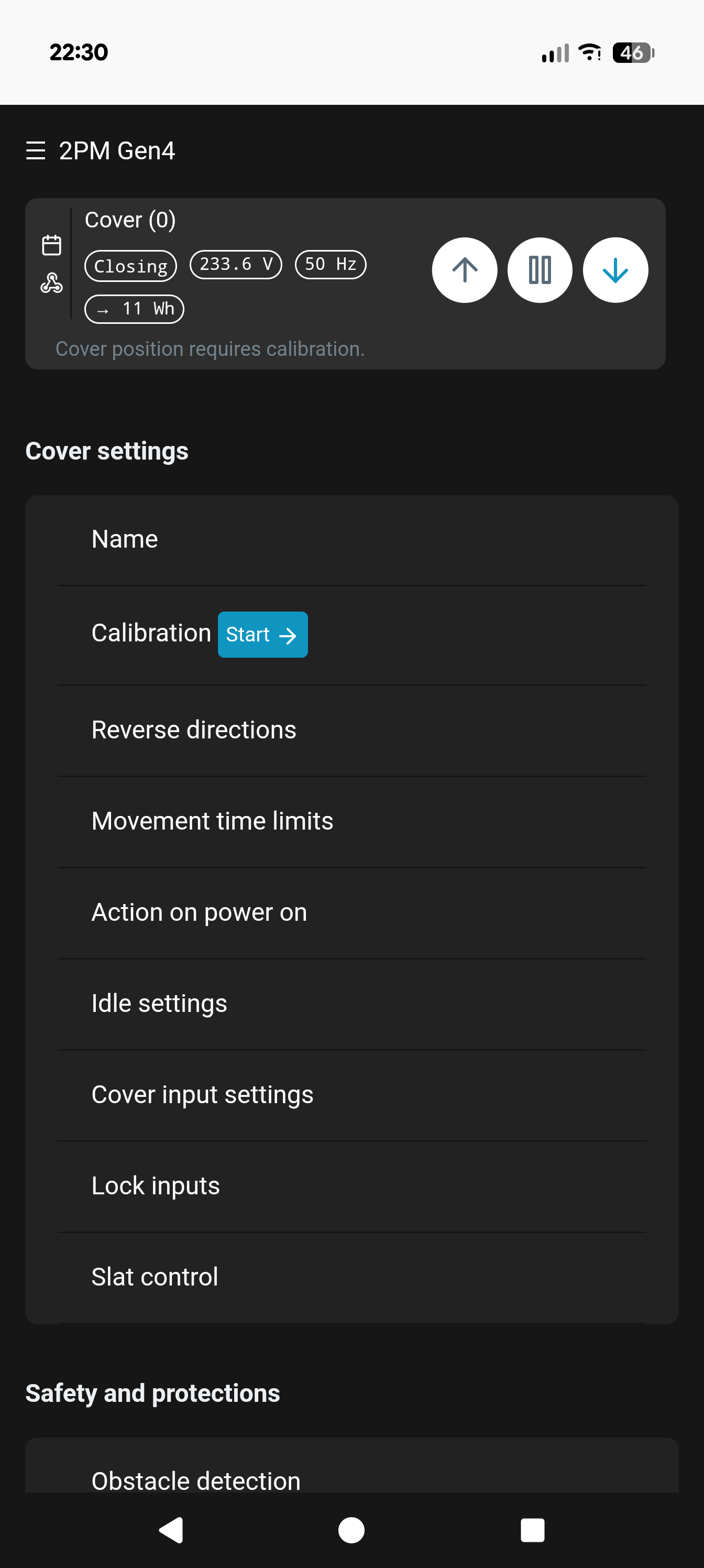

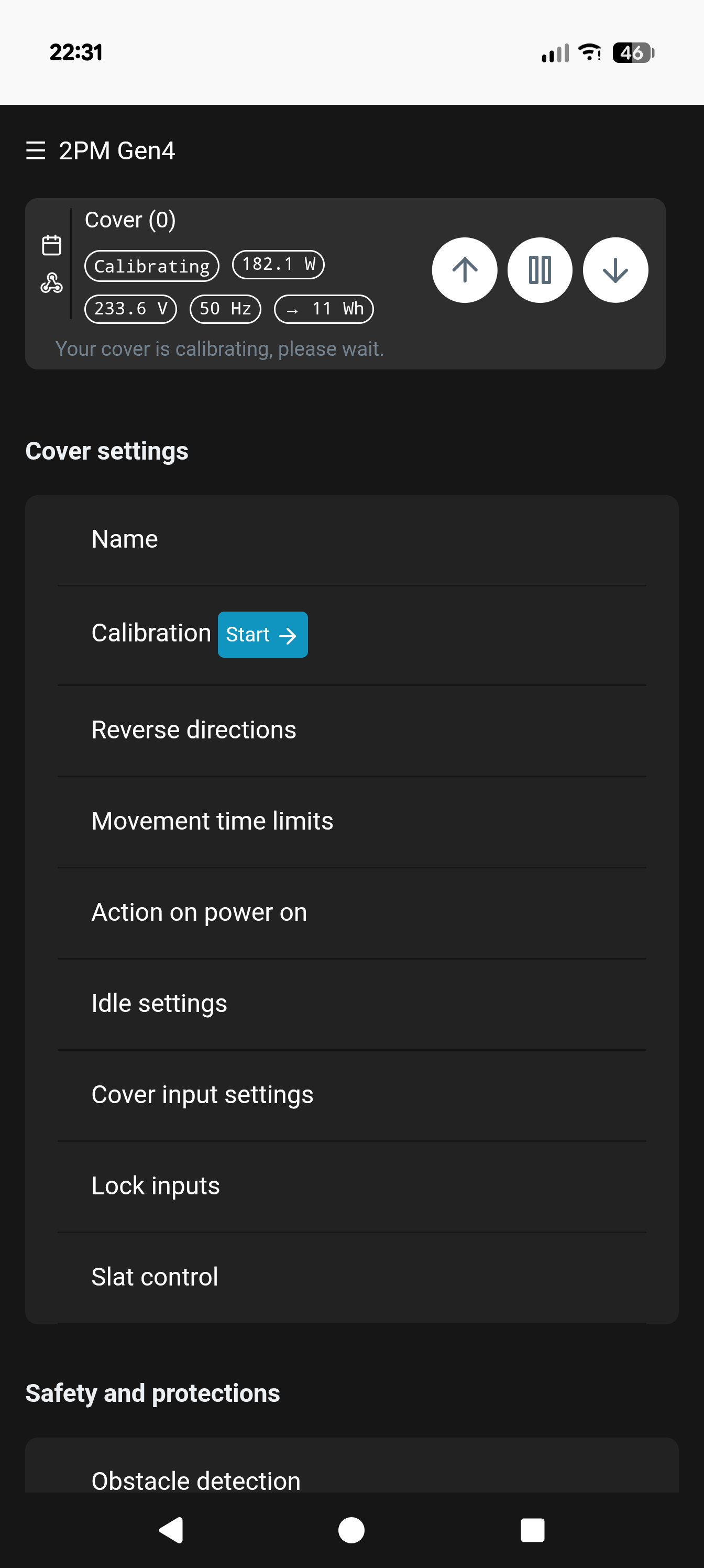

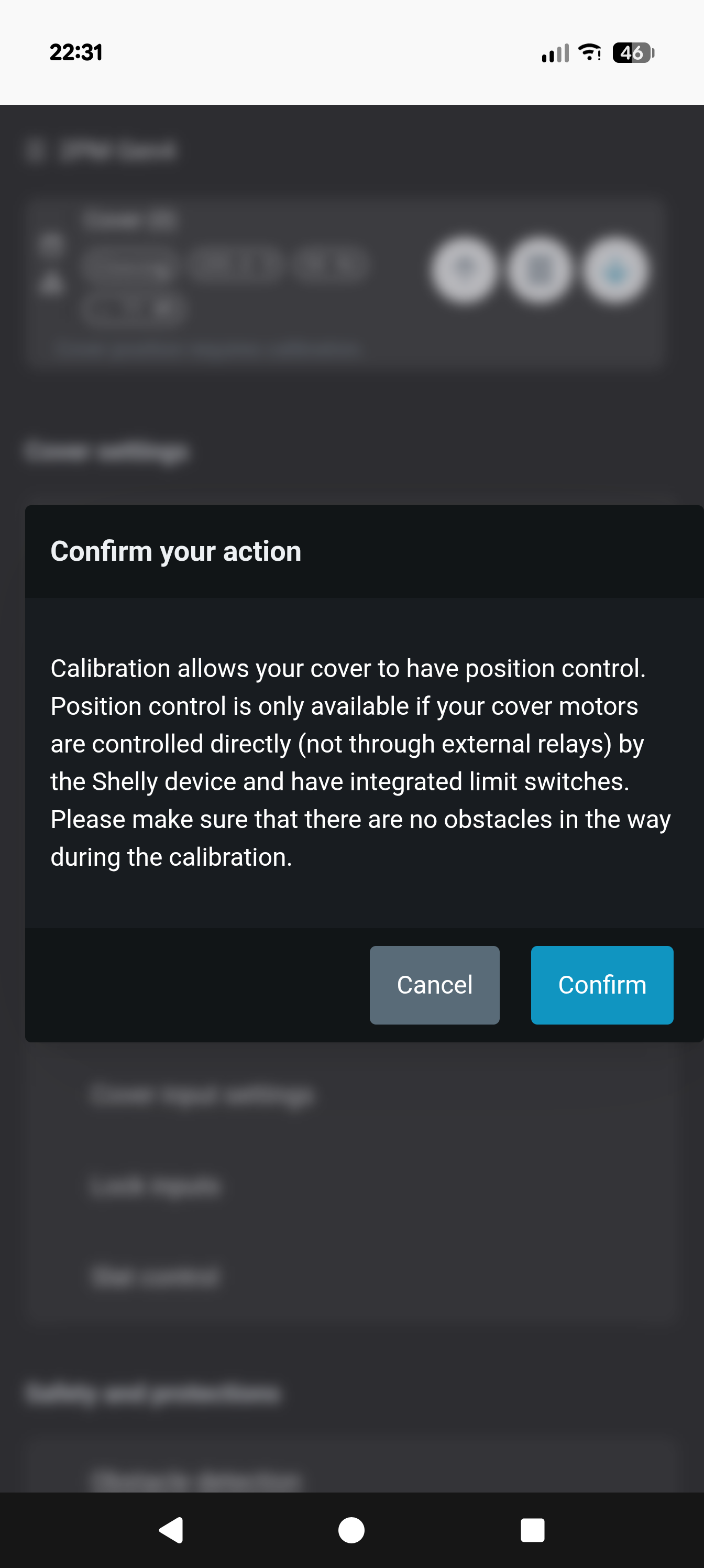

La calibration effectue un cycle complet de montée / descente, puis les 4 préréglages dans la foulée, 25% / 50% / 75% / 100%
L'intégration se fait sans encombre, le module est automatiquement découvert par HA et apporte toutes ces entités

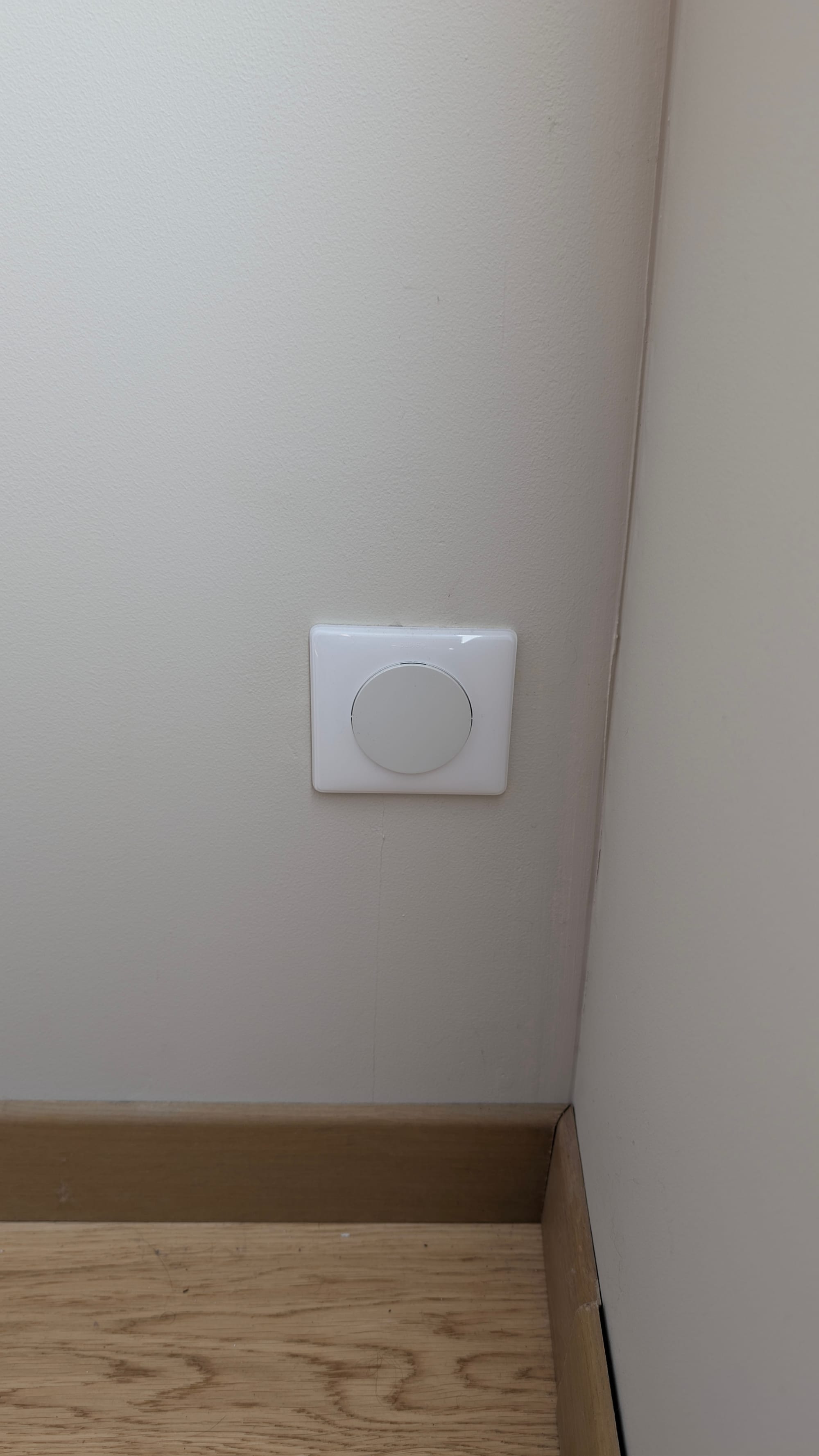

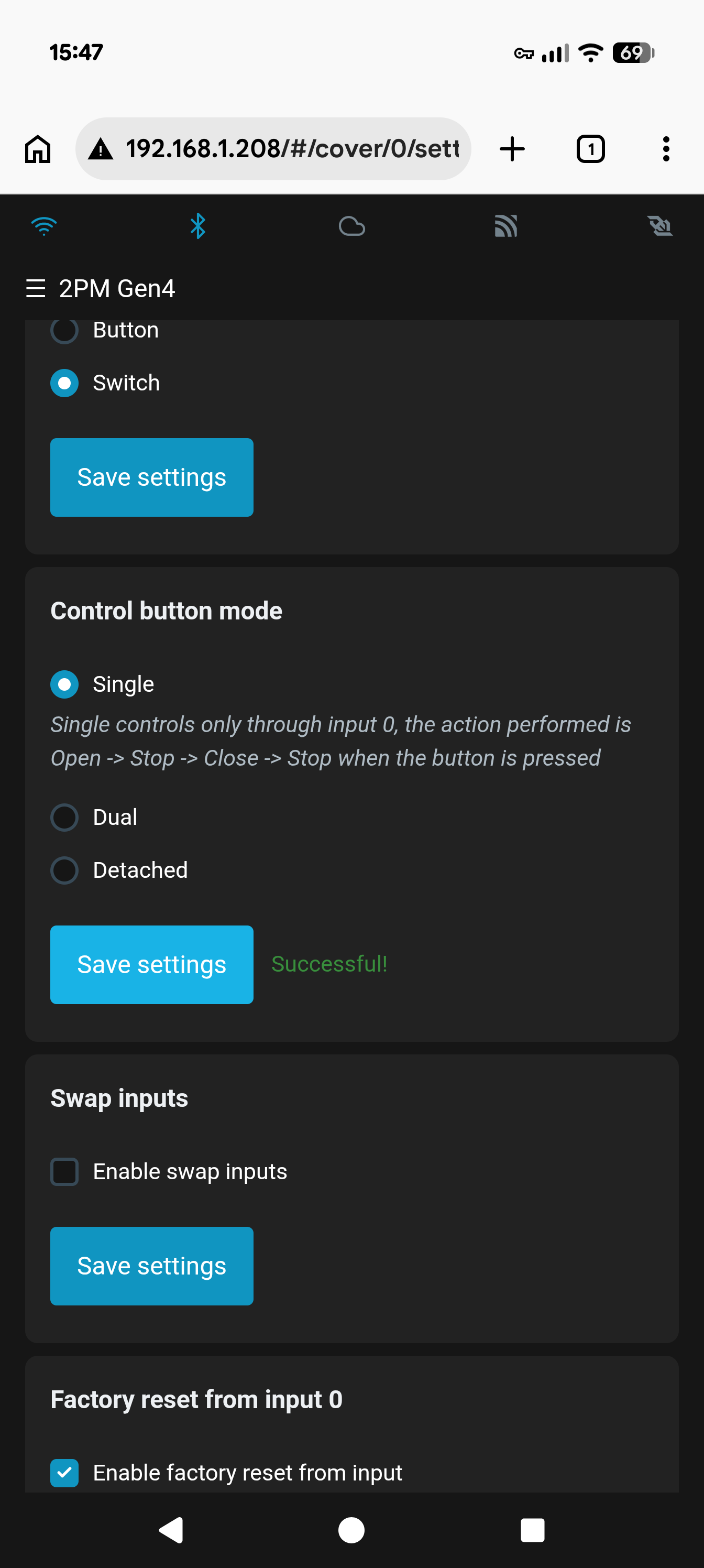

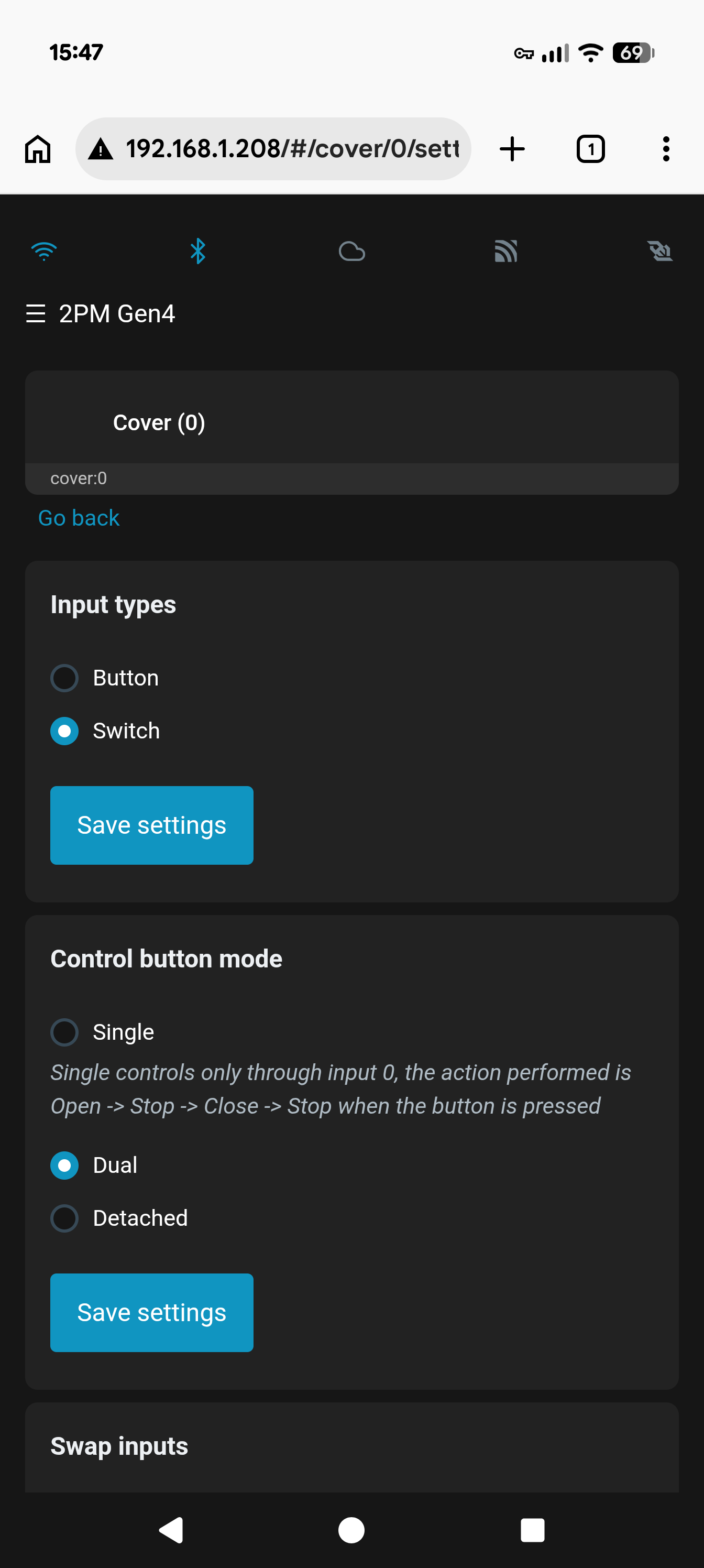

J'ai fait un essai avec un interrupteur, n'ayant pas de poussoir sous la main, mais c'est parfaitement possible. Les deux sont bien prévus et gérés, c'est expliqué dans la notice.
Cela a un avantage certain en rénovation, quand on veut bricoler et dériver un circuit qui était prévu à de l'éclairage par exemple... avec un interrupteur déjà installé. Il suffit de lui dire Switch et en mode "Single".

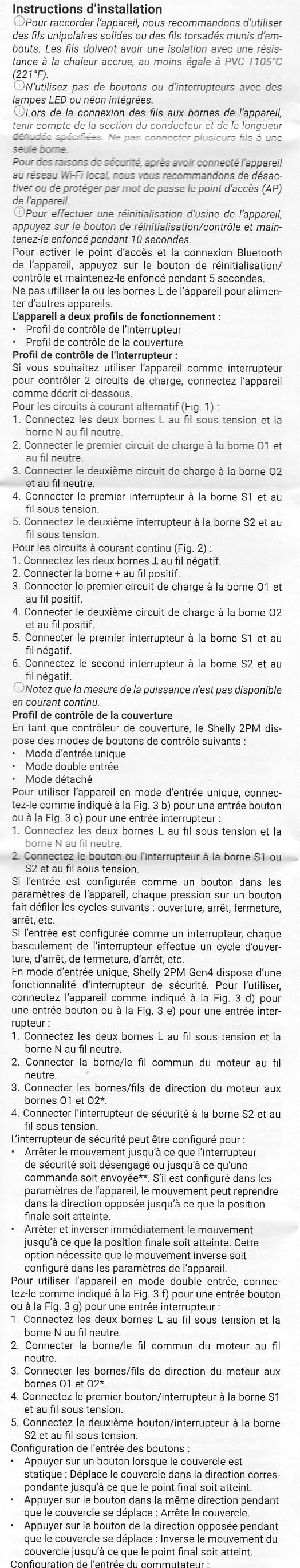

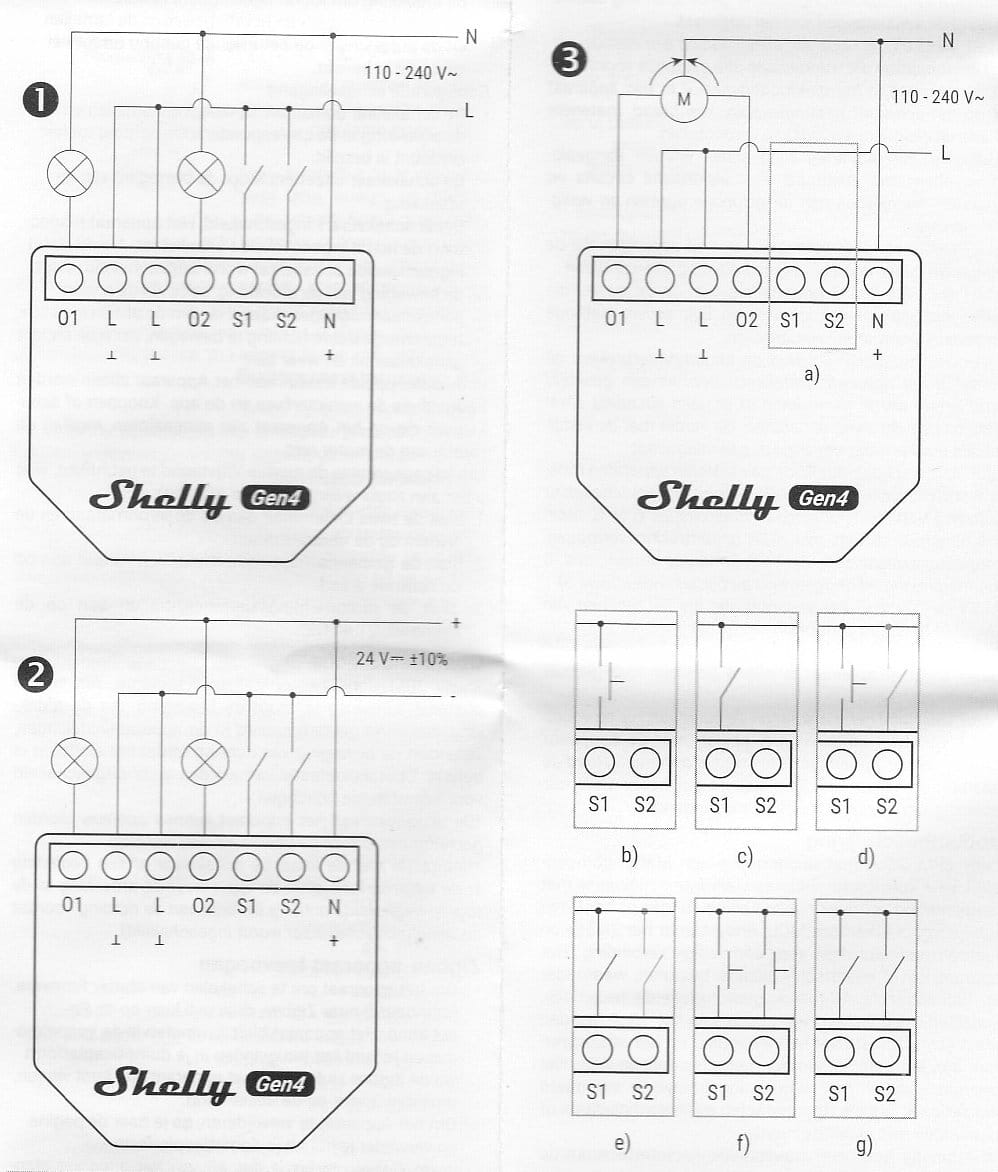

🗒️Je vous mets ici quelques détails venant de la notice, pour ce qui est des branchements électriques.
💡Test en mode commande de circuit lumière
🛠️ Installation physique

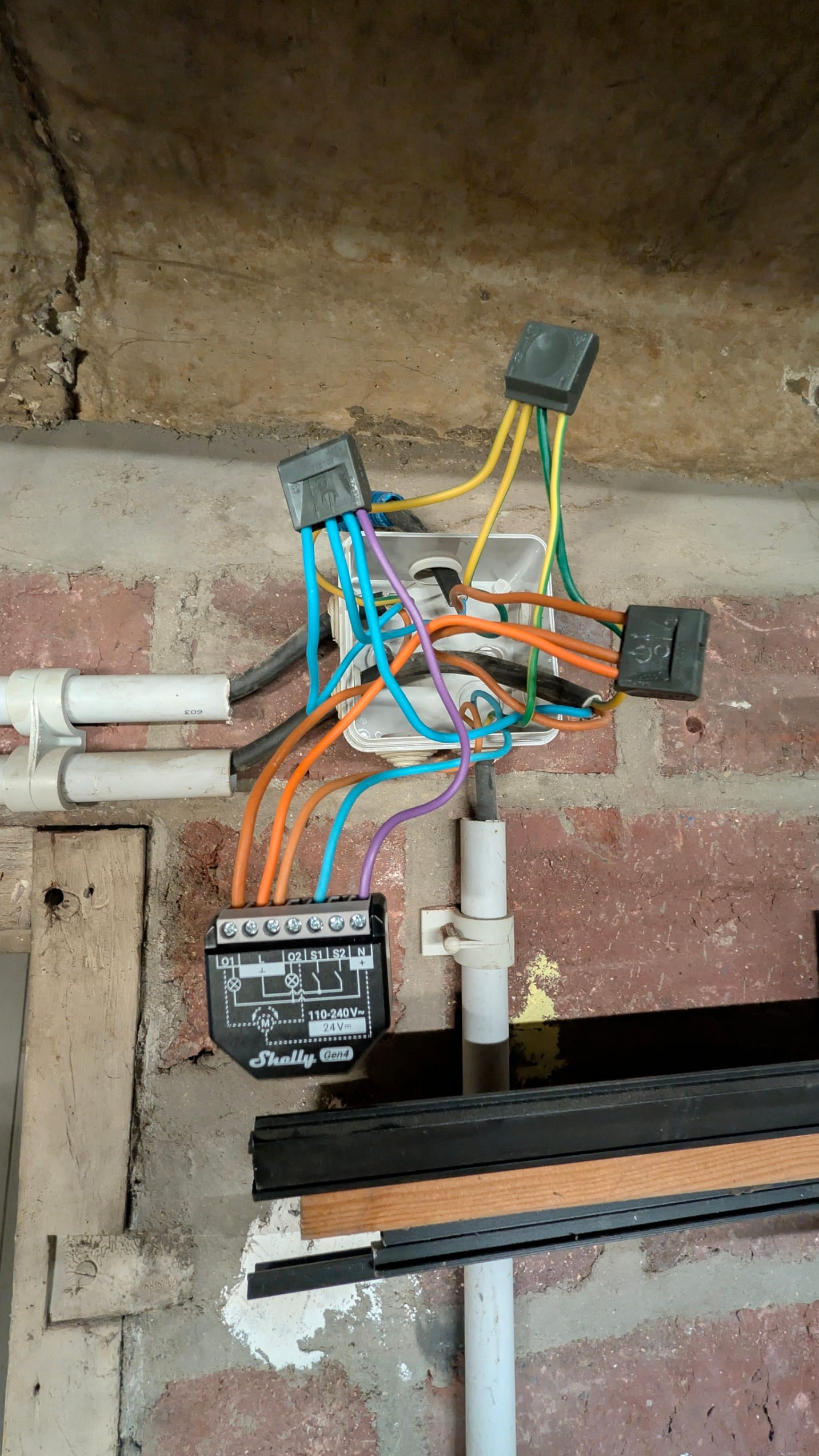

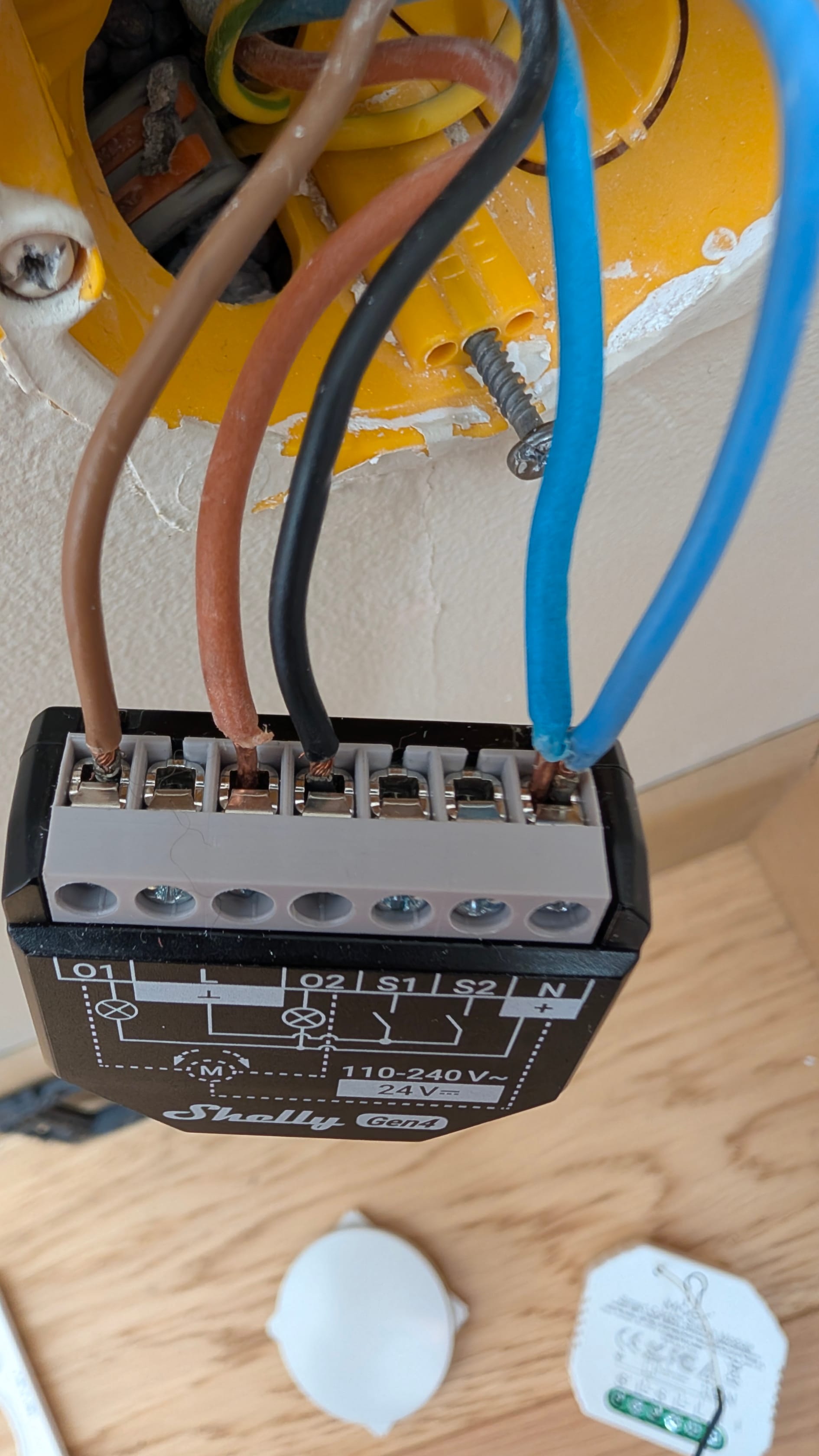

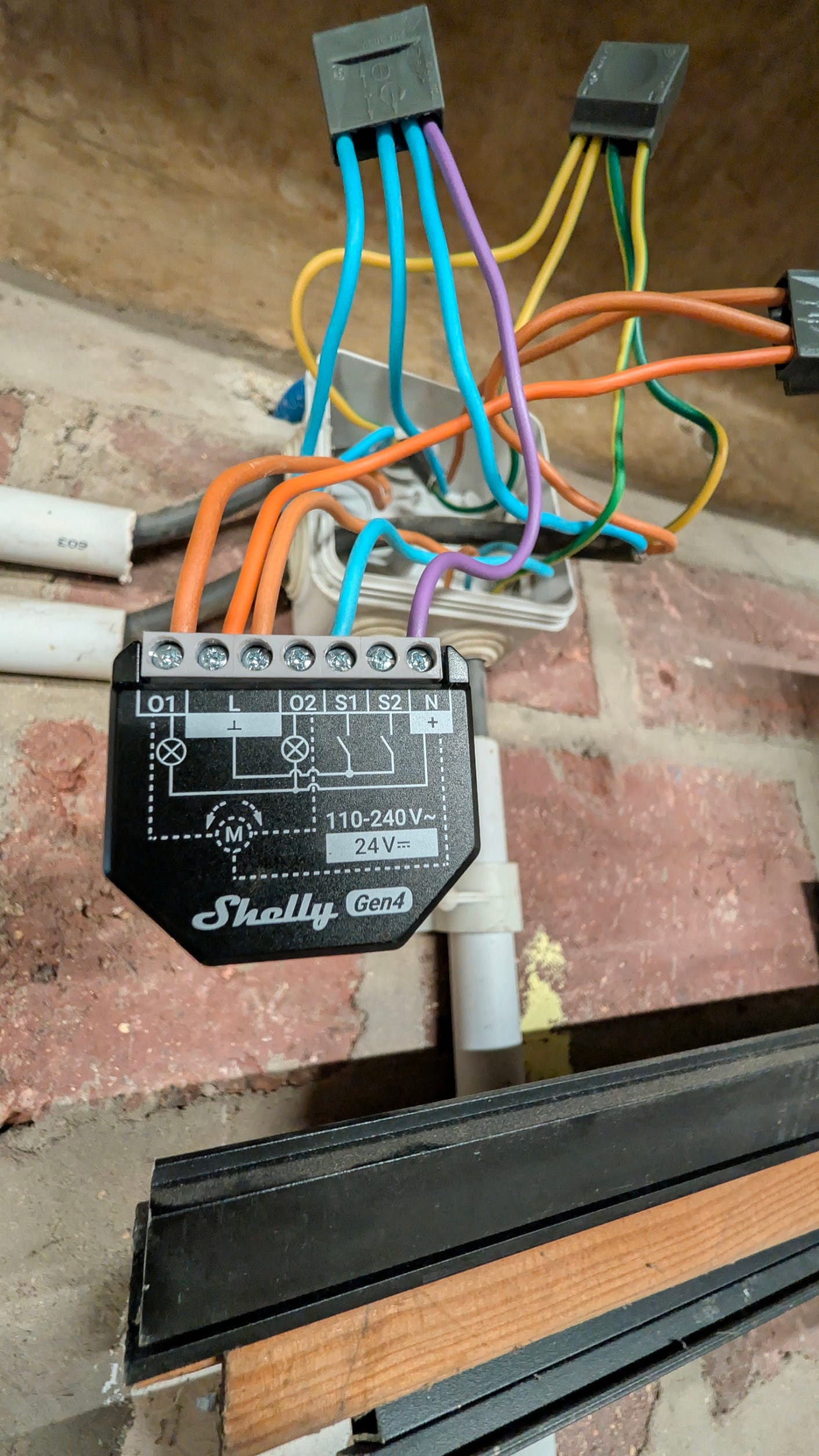

J'utilise un des deux relais disponibles ici, câblé donc sur 01 du Shelly. Pour information, c'est bien le fil de Phase de l'ampoule à raccorder sur 01, le Neutre étant commun. On est ici dans le sous-sol, parfait pour tester la portée / sensibilité Zigbee du module.
Ne tentez pas de brancher un cumulus ou tout autre appareil gourmand sur un des deux relais.
🧩 Installation Logicielle

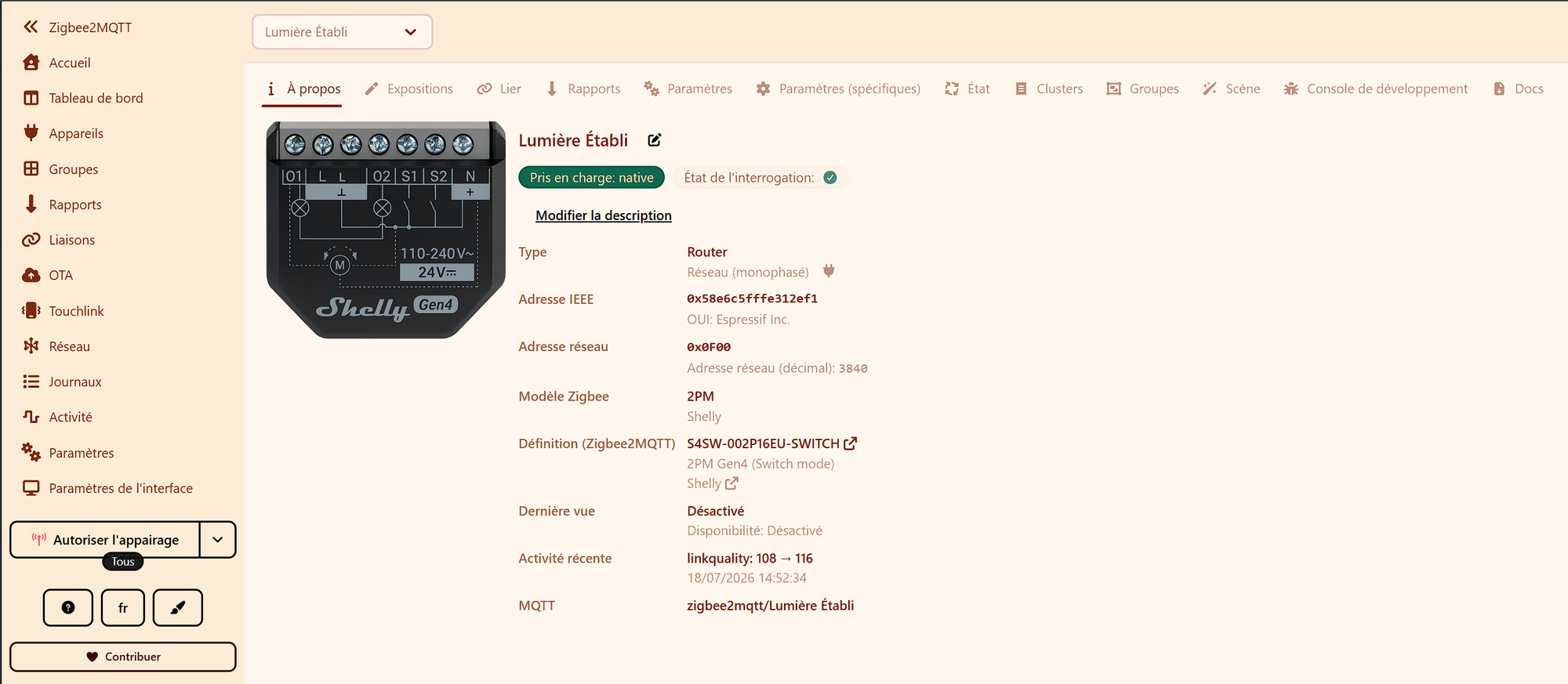

J'ai supprimé le module de Zigbee2MQTT, j'ai rebooté le module et je l'ai paramétré cette fois-ci pas en cover, mais bien en switch. Puis appairage de nouveau dans Z2M. La force du signal varie entre 108LQI et 112LQI.

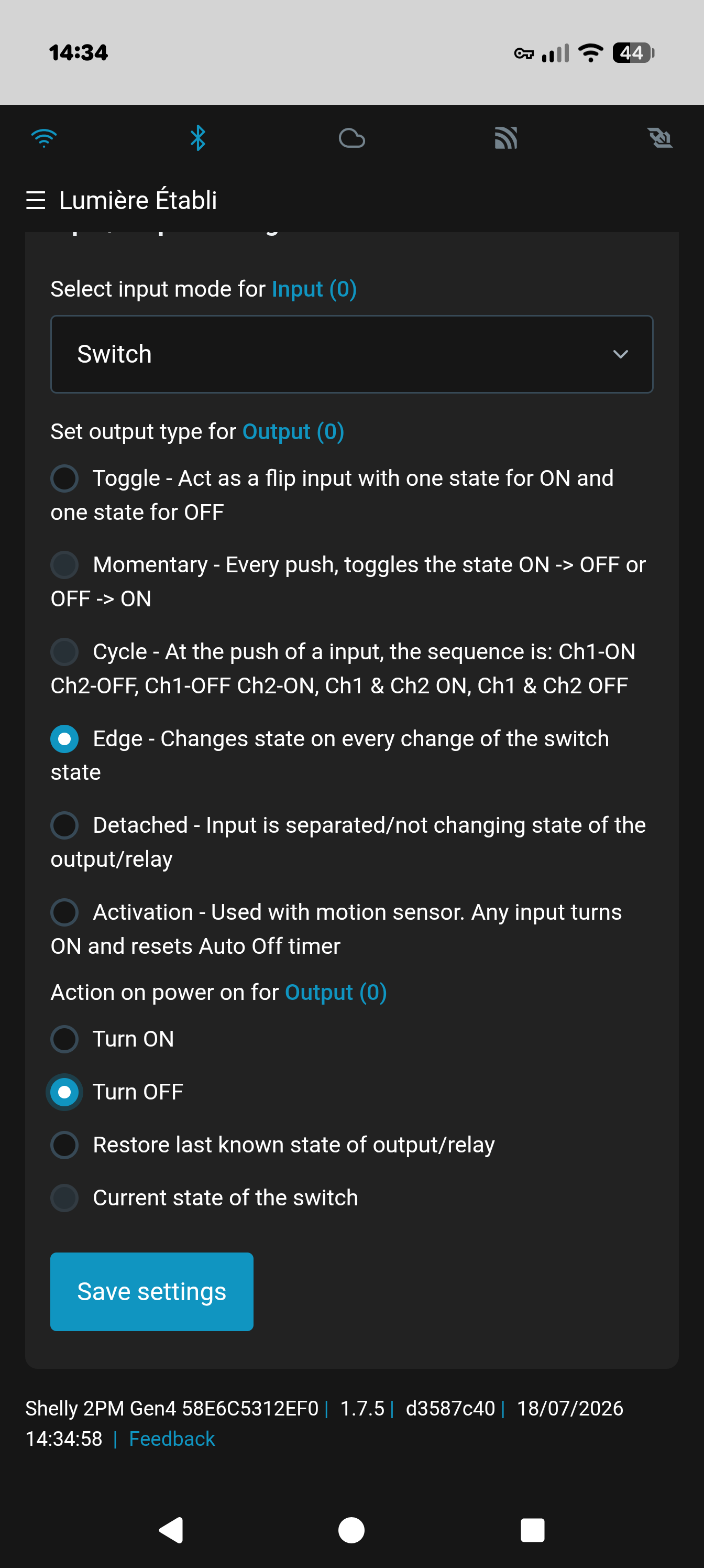

J'ai choisi ici le mode "Edge", qui me convenait le mieux, cela à pour effet d'avoir l'interrupteur physique toujours opérant, sans état intermédiaire, pour ne pas être obligé d'actionner deux fois l'interrupteur pour allumer la lumière si entre temps on a actionné le module en Zigbee. On pourrait tout aussi bien choisir "Detached" dans le même cas.

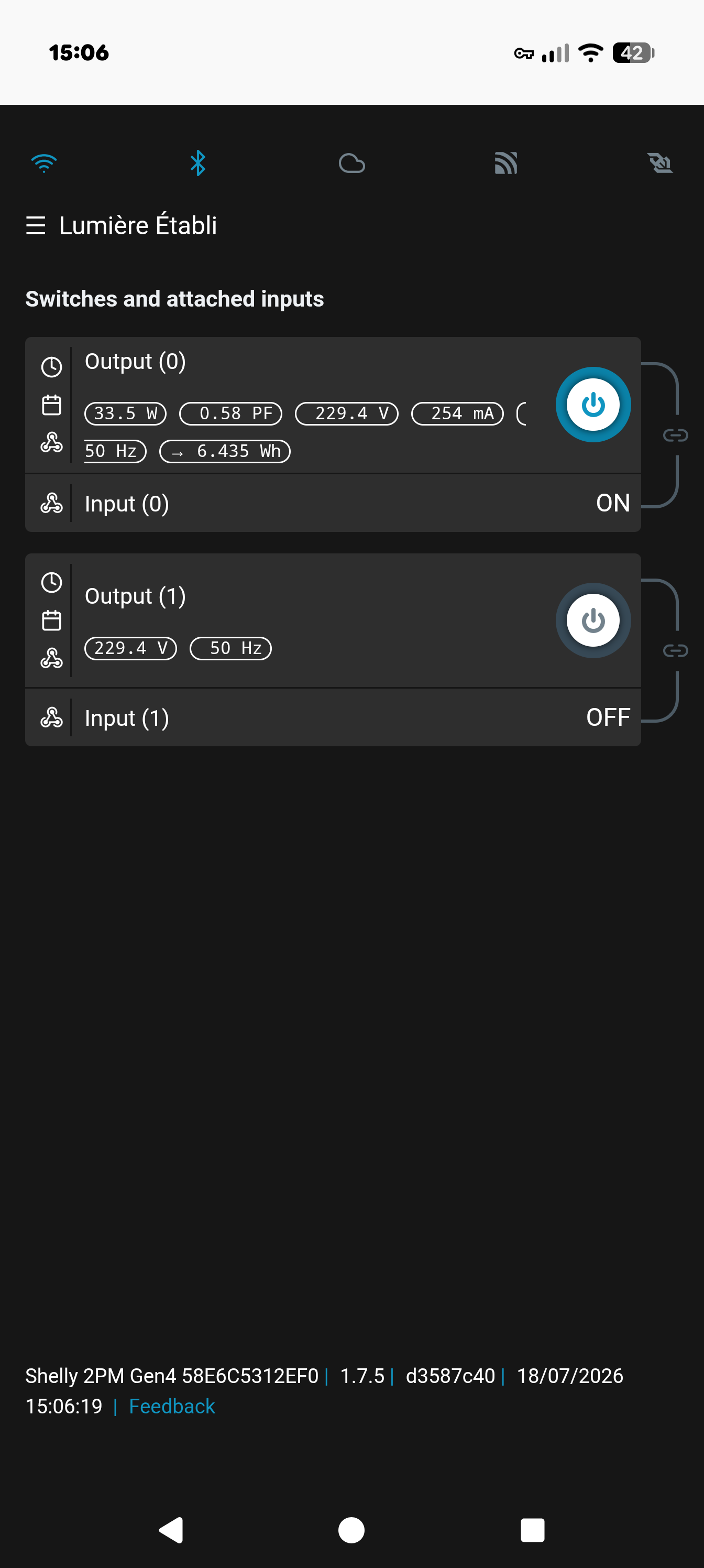

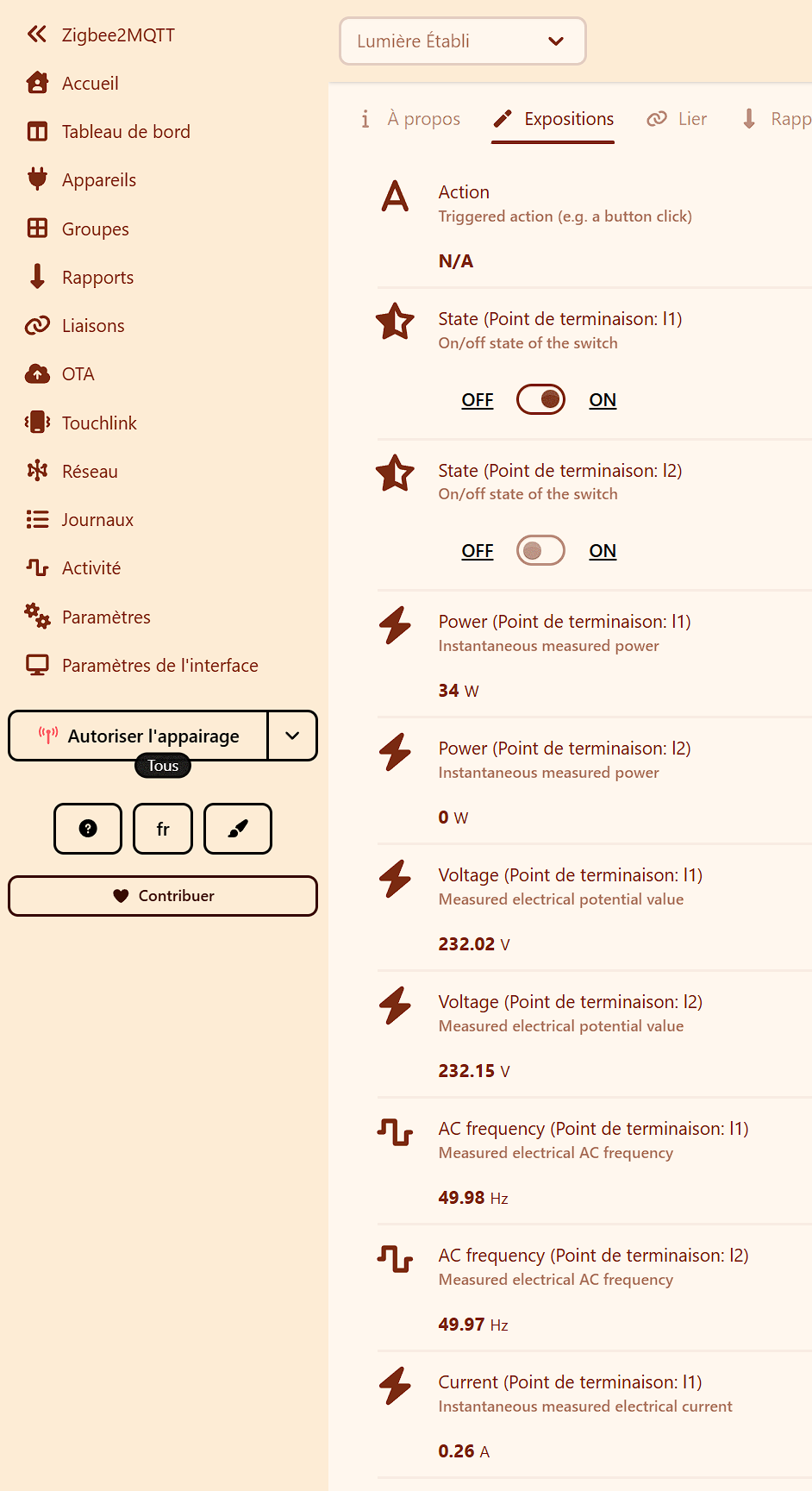

Avec le retour de conso instantané vu par Z2M et vu par l'interface d'administration Shelly (j'ai deux réglettes à LED) :
Conclusion
👌Les bons points
Petit module avec des fonctionnalités sympas, bien "speké", qui s'intègre très bien dans Z2M et dans Google Home pour ceux qui s'en servent. Portée satisfaisante, taille mini.
🤔Les points à revoir
Comme vu au tout début, le bornier peut être limite dans certaines configurations, en volet notamment. Le Bluetooth qui gène la connexion à l'AP (est-ce dû à ma config spécifiquement ?) mais ce point pourra être corrigé sur les prochains firmwares.
